Куда дует вентилятор в корпусе компьютера: направление воздушного потока в компьютере

Разобраться, куда именно выдувает воздух вентилятор внутри системного блока, важнее, чем кажется на первый взгляд – от этого зависит эффективность охлаждения и стабильность работы всех компонентов. Вентиляторы устроены так, что с одной стороны они втягивают холодный воздух, а с другой – выталкивают нагретый, и понимание этого направления помогает правильно располагать устройства для оптимального теплового режима. Если хотите получить ещё более наглядное представление и увидеть реальные примеры, советую обязательно заглянуть на видео, которое расположено в начале и в конце статьи – там разложена вся тема по полочкам, и становится всё кристально понятно.

Принцип работы и направление воздушного потока в корпусных вентиляторах ПК

Понимание того, куда дует вентилятор в корпусе компьютера, напрямую связано с принципом его работы. Обычно стандартные корпусные вентиляторы имеют направление воздушного потока от стороны с решёткой к стороне с рамкой крепления, где расположены лопасти. Проще говоря, воздух засасывается с одной стороны вентилятора и выдувается с другой.

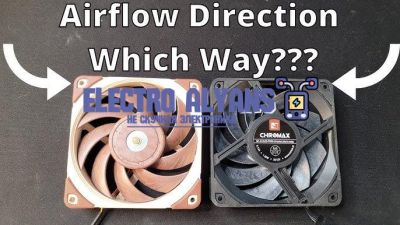

Как определить направление воздушного потока корпусного вентилятора

Практически все вентиляторы оснащены стрелками, нанесёнными на пластиковый корпус. Они указывают:

• направление вращения лопастей,
• направление воздушного потока.

Если стрелок нет, можно ориентироваться по форме лопастей и расположению решёток: обычно воздух засасывается с более открытой, гладкой стороны и выдувается к стороне с ребрами или рамкой крепления.

Примеры использования направления потока в корпусе компьютера

• Вентиляторы на передней панели корпуса обычно работают как intake – они втягивают холодный воздух с улицы внутрь и направляют поток к внутренним компонентам.
• Вентиляторы на задней панели и в верхней части корпуса устанавливаются в режиме exhaust – выдувают нагретый воздух наружу, создавая таким образом циркуляцию и постоянный обмен воздуха.
• Вентиляторы на процессорном кулере направляют поток воздуха через радиатор в сторону заднего или верхнего вентилятора, усиливая охлаждение ЦПУ.

Неправильная установка вентилятора, когда направление потока воздуха противоположно желаемому, приведёт к застою тепла внутри корпуса и повышению температуры. Поэтому важно тщательно проверять, куда дует вентилятор в компьютере, чтобы настроить оптимальное охлаждение.

Практические советы и наблюдения

1. Чтобы обеспечить максимальную эффективность, следует располагать вентиляторы так, чтобы воздух двигался по прямому пути – от входа к выходу, минимизируя завихрения и мёртвые зоны.
2. В системах с несколькими вентиляторами и мощными комплектующими часто используют схему с преобладанием intake или exhaust в зависимости от формы корпуса и мощности нагрева. Например, для компактных корпусов хорошо работает чуть больший объём подачи холодного воздуха, чем оттока.
3. Часто наблюдается, что вентиляторы в верхней части корпуса направляют поток вверх, поскольку горячий воздух естественным образом поднимается, что улучшает эффект естественной конвекции.

В итоге, понимание принципа работы вентилятора и грамотное расположение с учётом направления воздушного потока позволяют добиться стабильной работы ПК без перегрева и шума.

Влияние расположения вентилятора на охлаждение компонентов и оптимизация воздушного потока внутри корпуса

Расположение вентилятора в корпусе компьютера напрямую влияет на эффективность охлаждения и стабильность работы компонентов. Правильное направление потока воздуха помогает удалять излишки тепла от процессора, видеокарты, блока питания и других ключевых элементов, снижая риск перегрева и повышая срок службы оборудования.

Вентиляторы внутри корпуса обычно расположены с учетом создания оптимального воздушного потока: свежий холодный воздух всасывается спереди и снизу, а горячий – выдувается через верх и заднюю часть корпуса. Такой подход позволяет поддерживать динамическое давление воздуха, минимизировать застойные зоны и обеспечить равномерный отвод тепла.

Расположение вентиляторов и воздушный поток: практические рекомендации

В практике технического обслуживания и сборки систем важно помнить, что куда дует вентилятор в корпусе компьютера – определяющий фактор при организации вентиляции. Вентиляторы бывают всасывающими (интружающими воздух в корпус) и выдувающими (выбрасывающими теплый воздух наружу). Как правило, передние и нижние вентиляторы направляют воздух внутрь корпуса, обеспечивая приток холодного воздуха, тогда как задние и верхние вентиляторы удаляют нагретый воздух.

• Передние вентиляторы: направлены внутрь корпуса, обеспечивая приток холодного воздуха к дискретным компонентам и материнской плате.
• Верхние вентиляторы: обычно направлены наружу, удаляя горячий воздух, который естественным образом поднимается вверх.
• Задние вентиляторы: также работают на вытяжку, обеспечивая выход горячего воздуха из зоны процессора и видеокарты.
• Нижние вентиляторы: увеличивают поступление свежего воздуха, особенно к видеокарте и блоку питания в корпусах с соответствующей конструкцией.

Опыт показывает, что несбалансированный воздушный поток приводит к возникновению так называемых мертвых зон, где тепло не отводится эффективно. Например, если в корпусе слишком много вентиляторов, вдувающих воздух, но недостаточно вытяжных, давление внутри корпуса становится положительным. В результате горячий воздух задерживается внутри, а пыль концентрируется в зоне процессора. Аналогично, излишне большое количество вытяжных вентиляторов вызывает отрицательное давление и засасывание пыли через непредусмотренные отверстия.

Оптимизация воздушного потока предусматривает не только правильное направление вентиляторов, но и их размещение с учетом физических особенностей компонентов. Например, видеокарты с мощной системой охлаждения выигрывают от направленного потока холодного воздуха спереди и снизу. При этом верхний вентилятор помогает отвести тепло, выделяемое этими компонентами. Практикой доказано, что при организации подобного схемы уровень температуры видеокарты может снизиться на 5-10 градусов по сравнению с некорректной установкой.

Для систем с процессорами, которые сильно нагреваются, особенно важно обеспечить прохождение воздуха через процессорный кулер. Вентилятор, установленный за процессорным кулером на задней панели корпуса, создаёт вытяжку горячего воздуха. При этом передний вентилятор всасывает воздух, который проходит через радиатор и уносит тепло. Иногда для дополнительного улучшения температуры используют боковые вентиляторы, направляющие поток непосредственно на область видеокарты или VRM-модулей на материнской плате.

В современных корпусах встречаются фильтры от пыли и шумопоглощающие панели. При организации воздушного потока важно учитывать снижение сопротивления воздуха этими элементами, так как избыточное сопротивление снижает эффективность вентиляции. Вентилятор должен иметь достаточную мощность, чтобы компенсировать потери давления, особенно если корпус оборудован множеством шумовых и пылевых фильтров.

Методы определения и визуализации направления потока воздуха от вентиляторов в компьютере

Правильное понимание направления воздушного потока от вентиляторов важно для эффективного охлаждения компонентов компьютера и предотвращения перегрева. Определение направления потока помогает оптимизировать циркуляцию воздуха внутри корпуса и обеспечить стабильную работу системы.

Существует несколько доступных методов, которые позволяют визуализировать и проверить направление движения воздуха без сложного оборудования.

Основные методы определения направления воздушного потока

• Визуальное наблюдение – многие вентиляторы имеют стрелки на корпусе, указывающие направление вращения и поток воздуха.
• Использование лёгких материалов – прикладывание небольших кусочков бумаги, тонкой ткани или пыли к выходу вентилятора позволяет увидеть направление движения воздуха.
• Тест на охлаждение – охлаждение или нагрев пальцев или небольших предметов возле вентилятора помогает определить, куда дует воздух.
• Определение по конструкции лопастей – направление кривизны лопастей и их вращение указывают на путь воздуха: обычно воздух всасывается с одной стороны и выдувается с другой.

Визуализация и дополнительные методы

1. Использование дымовых или аэрозольных средств – специальный дым или спрей позволяют визуализировать поток воздуха, показывая его направление и интенсивность.
2. Термографическая съёмка – с помощью тепловизора можно определить, где происходит поступление холодного воздуха и его выход, оценивая эффективность вентиляции.
3. Применение анемометров и датчиков – измеряют скорость и направление воздуха, что позволяет получить точные данные для настройки охлаждения.

Использование этих методов помогает добиться оптимальной конфигурации вентиляторов и улучшить тепловой режим компьютера.
