Куда подключать провода в компьютере: куда вставлять и какие провода куда подключать

Сборка компьютера иногда кажется сложной, особенно когда дело доходит до подключения кабелей: куда именно вставлять разъемы питания, как подсоединить шлейфы от накопителей и что с аудио- или USB-портами. Чтобы всё работало без проблем, важно понимать, каким проводам какое место отведено внутри корпуса, чтобы не перепутать и не повредить комплектующие. В этой статье разберём основные типы проводов и их правильное подключение, а для полного понимания советуем заглянуть в видео в начале и в конце материала – там наглядно показано всё, что здесь описано.

Куда подключать провода в компьютере: правильная схема и рекомендации

В основе грамотного подхода лежит понимание того, какие провода куда подключать в компьютере, поскольку неправильные подключения приводят к сбоям или даже повреждению комплектующих. Ниже рассмотрим основные группы кабелей и точные места их подключения на примере стандартного современного ПК.

Подключение блока питания: питание и кабели

Блок питания (БП) – главный источник энергии для всех компонентов. Важно знать, какие провода куда вставлять:

• 24-контактный разъем ATX – основной кабель питания материнской платы. Он плотно фиксируется в соответствующем разъеме с защелкой, прикрепленном к плате. Нельзя путать с другими кабелями, так как форма и количество контактов уникальны.
• 4/8-контактный разъем EPS (CPU Power) – отвечает за питание процессора. На материнской плате это отдельный разъем, обычно расположен рядом с процессорным сокетом. Контакты могут быть 4 или 8, 8-контактные разъемы совместимы с 4-контактными соединениями.
• SATA power – ответственный за питание накопителей SSD/HDD и некоторых оптических приводов. Кабель тонкий, с характерным «L»-образным коннектором, который не допускает неправильного подключения.
• Molex – реже используется для питания вентиляторов или старых устройств. Имеет 4 контакта и легко отличим по размеру.

Практический совет: при подключении блока питания следите за тем, чтобы кабели не натягивались и не лежали вблизи вентиляторов. Это сохранит целостность проводов и обеспечит безопасность.

Куда вставлять провод питания видеокарты и периферии

Современные видеокарты требуют отдельного питания, которое обеспечивается специальными кабелями от блока питания:

• 6-контактный и 8-контактный разъем PCI-E Power – используются для питания видеокарт средней и высокой мощности соответственно.

Эти провода вставляются в соответствующие порты на видеокарте. Важно не перепутать их с EPS кабелями для процессора – физические формы похожи, но назначение разное.

Периферийные устройства, например, вентиляторы корпуса, подключаются к материнской плате через 3- или 4-контактные разъемы FAN. Здесь важна полярность и правильный тип разъема, чтобы вентилятор мог регулировать скорость вращения.

Подключение интерфейсных кабелей: SATA, USB, аудио

Для работы накопителей и подключения внешних устройств используются специальные интерфейсные провода:

• SATA data – тонкий плоский кабель с разъемами одинаковой формы на обоих концах. Один конец вставляется в порт SATA на материнской плате, другой – в накопитель. Их можно подключать только в одну сторону, что исключает ошибки.

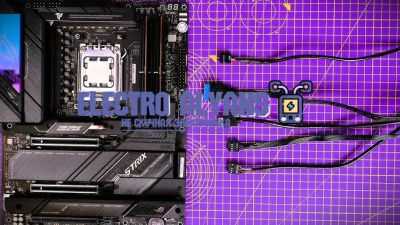

• USB, аудио и фронтальные разъемы корпуса – требуют внимательности при подключении. Обычно на материнской плате есть обозначения типа «USB1», «HD AUDIO» или «F_PANEL». К таким разъемам подходят многоконтактные шлейфы от корпуса.

Практически на всех материнских платах возле этих разъемов нанесена маркировка, что существенно облегчает процесс подключения. Например, передние аудио-джеки корпуса подключаются к разъему HD AUDIO, а фронтальные USB порты – к USB headers. При этом следует учитывать ориентацию штекеров, чтобы контакты совпадали.

Разъемы питания на материнской плате и их особенности

Материнская плата имеет несколько ключевых разъемов для питания и периферийных устройств. Помимо основного 24-контактного и EPS для процессора, есть дополнительные питание для компонентов PCI-E (если предусмотрено) и подсветки.

Важно всегда ориентироваться на форму разъемов и наличие защелок. Попытка «вставить силой» – признак ошибки, ведущий к повреждению контактов.

Подключение кабелей питания внутри компьютера: разъёмы блока питания и материнской платы

Современные блоки питания обычно оснащены разнообразными разъёмами, которые могут вызвать вопросы у новичков. Например, 24-контактный кабель питания материнской платы является основным и должен быть подключён в единственный подходящий разъём на плате. Его ошибка в подключении чревата тем, что система просто не запустится или будет нестабильной.

Основные разъёмы питания блока питания и материнской платы

• 24-пиновый разъём ATX – основной кабель питания материнской платы. Он обеспечивает подачу необходимых 3.3В, 5В и 12В на различные цепи. Часто этот разъём представлен одним крупным коннектором, который следует вставлять строго по форме, не применяя усилий. Встречаются версии с 20 или 20+4 пинами, где последние четыре можно отсоединять, если материнская плата их не поддерживает.
• 8-пиновый (4+4) EPS кабель питания CPU – отдельный разъём, который подключается рядом с процессорным разъёмом на материнской плате. Он отвечает за питание центрального процессора. При неправильном подключении система может включаться, но процессор работать не будет или будет нестабильным.
• 6- или 8-контактные разъёмы PCIe – применяются для питания видеокарт с высоким энергопотреблением. Эта группа кабелей напрямую связана с блоком питания, их подключение необходимо только в случае, если видеокарта требует дополнительного питания.
• SATA питание – плоские кабели питания, используемые для жёстких дисков и SSD, оптических приводов. Обычно выходят из блока питания в виде длинной цепочки с несколькими разъёмами.
• Molex – более старый стандарт питания для различных устройств (например, вентиляторов, некоторых контроллеров), сейчас используется реже, но в некоторых сборках может применяться.

При подключении кабелей питания важно ориентироваться на ключи и ориентацию штекеров. Все разъёмы имеют свои специфические формы и защёлки, которые предотвращают неправильное подключение без приложения чрезмерных усилий. Если кабель не вставляется легко – лучше проверить его ориентацию, чем пытаться применить силу.

Например, подключая 24-пиновый разъём к материнской плате, стоит убедиться, что он совпадает по форме и отсутствуют повреждения на контактах. Вслед за этим подключают 4+4 пиновый кабель к процессорному гнезду. В современных платах иногда бывает 8-пиновый разъём, а бывает и дополнительный 4-пиновый, который усиливает питание CPU при разгонах или высоких нагрузках.

Другой частый случай – питание видеокарт. Современные мощные GPU требуют дополнительного подключения с блока питания через 6- или 8-контактные кабели PCIe. Если видеокарта запитывается только через слот материнской платы, то дополнительное питание не требуется. Но в документации к видеокарте всегда указано, какие кабеля и сколько нужно подключать. Это важно соблюдать для стабильной работы и сохранности оборудования.

Интерфейсные кабели SATA, USB и аудио: куда и как их правильно вставлять в системном блоке

Начнем с кабелей SATA – они предназначены для подключения жестких дисков, твердотельных накопителей и оптических приводов к материнской плате и блоку питания. Кабели USB часто встречаются не только внутри системного блока, но и снаружи, обеспечивая подключение периферии. Аудио кабели обеспечивают передачу звука от разъемов корпуса к материнской плате.

Кабели SATA: подключение и тонкости

SATA (Serial ATA) – это узкий и плоский кабель, обычно длиной от 30 до 50 см с характерными разъемами с фиксирующим замком. Один конец кабеля вставляется в разъем SATA на материнской плате, другой – в накопитель или оптический привод.

• Разъемы материнской платы обычно расположены сбоку платы и пронумерованы (SATA 0, SATA 1 и т.д.). Важно подключать кабель так, чтобы защелка разъема совпала с выступом на плате, это предотвращает неправильную установку.
• Разъем на накопителе аналогичного типа, но стоит убедиться, что кабель вставлен плотно, без излишнего усилия – требуется легкое нажатие до щелчка.
• Питание для SATA устройства идет отдельным кабелем от блока питания – разъем шире и обычно имеет L-образный профиль для правильной ориентации.

Практический совет: при многократном подключении устройств стоит отмечать, какой SATA порт с каким накопителем соединен. Это упростит диагностику и настройку BIOS, особенно, если система должна загружаться с конкретного диска.

USB кабели внутри системного блока

Внутренние USB кабели обычно подключаются к специальным USB 2.0 или USB 3.0/3.1 разъемам на материнской плате. Внешняя панель корпуса оснащена USB портами, которые соединяются с материнской платой посредством внутренних кабелей с подходящими коннекторами.

• USB 2.0 обычно имеет 9-контактный разъем с одним неиспользуемым контактом, ориентировать коннектор нужно так, чтобы паз совпал с выступом на материнской плате.
• USB 3.x – более широкие разъемы с большим числом контактов, внешне имеют особый синий или красный цвет. Необходимо следить на совпадение ключей коннектора и разъема платы.

Важно не прилагать чрезмерное усилие: если штекер не входит, стоит чуть повернуть его и проверить расположение пинов. При неправильном подключении USB порты могут не работать или возникнут проблемы с питанием USB устройств.

Аудио кабели: куда и как правильно подключать

Аудио кабели системного блока подключаются к фронтальным аудио разъемам корпуса и материнской плате. Обычно это кабель с разъемом HD Audio или AC’97, которые отличаются по конфигурации контактов и несовместимы друг с другом.

• HD Audio – современный стандарт с 10 контактами, один из которых отсутствует (пропущен), чтобы предотвратить неправильное подключение. Этот кабель обеспечивает поддержку функций, таких как определение подключения наушников и микрофона.
• AC’97 – старый стандарт, часто встречается на более старых корпусах и материнских платах.

Вставлять аудио кабели следует в разъем на материнской плате с пометкой «HD Audio» или «Front Panel Audio». В документации к материнской плате всегда указано точное расположение контактов – их принятая схема помогает избежать ошибок.

При подключении важно учитывать полярность и расположение ключевых контактов. Кроме того, системный блок должен быть обесточен – даже небольшой ток может привести к повреждению контактов или плат.

Подключение проводов периферийных устройств: клавиатура, мышь и монитор

Использование современных интерфейсов упрощает подключение и повышает качество передачи данных. При подключении важно точно определить тип разъёма и вставить кабель без применения силы, чтобы избежать повреждений.

Основные разъёмы и рекомендации

• Клавиатура и мышь: чаще всего подключаются через USB-порты (стандарт USB-A или USB-C). Старые устройства могут использовать PS/2 разъёмы – зеленый для мыши и фиолетовый для клавиатуры.
• Монитор: современные мониторы подключаются через HDMI или DisplayPort для высокой четкости изображения и поддержки звука. Старые модели могут использовать VGA или DVI.
• Подключение: рекомендуется использовать кабели оригинального качества, избегать перегибов и повреждений проводов для нормальной работы периферии.
• Совместимость: при необходимости перехода с одного типа разъёма на другой используйте адаптеры, соответствующие стандартам.
