Куда вставлять память и оперативную память в компьютере: инструкция по установке

Если задуматься, куда именно устанавливается планка оперативной памяти внутри ПК, то главное – найти специализированные слоты на материнской плате, которые обычно располагаются рядом с процессором. Эти разъёмы разработаны специально для модулей RAM, и правильная их фиксация обеспечивает стабильную работу системы. Важно аккуратно вставлять планки, чтобы не повредить контакты, иначе компьютер просто не увидит новую память. Чтобы разобраться во всех деталях и визуально понять процесс монтажа, рекомендуем сначала взглянуть на видео в начале статьи, а после прочтения пройтись по нему ещё раз – там всё показано максимально наглядно и понятно.

Куда вставлять оперативную память в компьютер: технические особенности

Основное место, куда вставляется оперативная память в компьютере, – это специализированные слоты DIMM на материнской плате. Эти слоты обычно расположены рядом с процессором, часто в несколько рядов. В зависимости от типа используемой памяти (DDR3, DDR4, DDR5) и форм-фактора, разъёмы могут иметь разное количество контактов и ключей, что предотвращает несовместимые соединения.

Особенности установки оперативной памяти в слоты DIMM

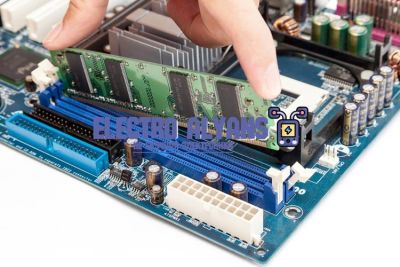

Слоты для оперативной памяти DIMM имеют фиксирующие защёлки с обеих сторон. Для корректной установки необходимо открыть эти защёлки, аккуратно вставить модуль, совмещая вырез на планке с выступом в слоте, и затем защёлкнуть фиксирующий механизм. При этом нужно приложить равномерное усилие, чтобы избежать перекоса и повреждения контактов.

Важно помнить, что не все слоты можно заполнять бездумно. Так, в двухканальных системах модули памяти следует вставлять парами в специально отмеченные слоты, чтобы активировать двухканальный режим и повысить пропускную способность. Материнские платы обычно маркируют эти слоты цветом или цифрами, поэтому перед установкой рекомендуется ознакомиться с документацией или схемой на самой плате.

Например, если на плате четыре слота, которые помечены как DIMM1, DIMM2, DIMM3 и DIMM4, то для двух модулей памяти их вставляют в DIMM1 и DIMM3 или DIMM2 и DIMM4, а не в соседние.

Технические рекомендации по вставке модулей оперативной памяти

• Выключите питание. Перед началом работы обязательно отключите компьютер от сети питания и при необходимости заземлите себя, чтобы избежать повреждения компонентов статическим электричеством.
• Проверяйте совместимость. Убедитесь, что тип памяти соответствует стандартам вашей материнской платы. Несовместимость по типу (например, DDR3 вместо DDR4) может привести к невозможности вставки или нестабильной работе.
• Аккуратность при установке. Не применяйте чрезмерных усилий. Если модуль не входит легко, возможно, загрязнены контакты или вставлен не в тот слот.
• Проверка фиксации. После установки модуль должен прочно зафиксироваться защёлками, без зазоров. Если фиксаторы не защёлкиваются, корпус или слот могут быть повреждены или перекосы в установке.
• Использование всех слотов. При необходимости расширения памяти лучше равномерно заполнять доступные слоты по правилам двух- или четырехканального режима, чтобы получить максимальную производительность.

В ряде современных материнских плат слоты расположены близко друг к другу, что усложняет установку крупных радиаторов на модулях оперативной памяти. В таких случаях рекомендуется сначала вставлять модули с радиаторами, а затем остальные. И ещё – первоочередно стоит устанавливать модули в слоты, которые активируют двухканальный режим, чтобы использовать возможности памяти максимально эффективно.

Расположение слотов оперативной памяти на материнской плате и их маркировка

Каждый слот имеет определённую маркировку, которая помогает определить порядок установки модулей и оптимальные конфигурации работы памяти. На материнской плате рядом с каждым слотом обычно размещена надпись, начинающаяся с аббревиатуры DIMM или DDR, а также выделена цветом для удобства распознавания каналов памяти. Правильная установка модулей в соответствии с маркировкой гарантирует активацию двухканального или четырёхканального режима, что значительно повышает производительность.

Особенности расположения и маркировка слотов

• Количество слотов. В современных системных платах чаще всего встречается по 4 слота для оперативной памяти. В серверных и продвинутых рабочих станциях их число может быть увеличено до восьми или двенадцати.
• Цветовая маркировка. Для упрощения установки оперативной памяти производители используют двухцветное оформление слотов. Например, два слота одной окраски могут образовывать первый канал памяти, а два других – второй. Это указывает, куда вставлять память для работы в двухканальном режиме.
• Надписи возле слотов. На плате можно увидеть маркировку DDR_A1, DDR_A2, DDR_B1, DDR_B2, где буквы обозначают каналы (A, B, ...) и цифры – порядок слотов внутри канала.

Практический опыт показывает, что при установке одного модуля оперативной памяти рекомендуется использовать слот DDR_A2 или DDR_1, чтобы избежать проблем с совместимостью и снизить нагрузки на контроллер памяти.

Некорректная установка памяти, например, в одинаковые по цвету, но не соответствующие друг другу каналы, приведёт к тому, что двухканальный режим не активируется. В результате вы потеряете значительную часть производительности. Определить, куда вставлять оперативную память в компьютер, помогает техническая документация к конкретной плате, но базовые принципы и маркировка слотов одинаковы для большинства современных материнских плат.

Требования к установке оперативной памяти в слоты DDR и особенности распайки контактов

Слоты DDR (Double Data Rate) имеют определённую конструктивную особенность – выемку (ключ), строго соответствующую расположению контактов на планке памяти. Это предотвращает установку неподходящего модуля и обеспечивает корректную коммутацию всех линий передачи данных и питания. Понимание того, как именно устроена распайка контактов, позволяет грамотно вставлять память и исключить повреждения слотов или модулей.

Особенности установки оперативной памяти в слоты DDR

Модули DDR различаются по поколениям (DDR1, DDR2, DDR3, DDR4 и DDR5), каждый из которых имеет уникальное расположение ключа и количество контактов. При установке важно учитывать следующие моменты:

• Совместимость по поколению: нельзя вставлять DDR3 в слот DDR4 или наоборот. Физически разъемы отличаются по длине и расположению ключа, что предотвращает ошибочную установку.
• Направление и усилие установки: модуль необходимо аккуратно вставить под углом примерно 45 градусов, затем плавно дождаться защёлкивания фиксаторов слота. Недопустимо прикладывать чрезмерное усилие – если модуль не вставляется легко, нужно проверить точное расположение и соответствие.
• Расположение контактов: контакты DDR-модулей состоят из двух рядов, каждый контакт отвечает за передачу данных, адреса, питания, заземления и сигналов синхронизации. Их правильное соединение обеспечивает максимальную пропускную способность и стабильность работы.

Распайка контактов DDR: ключевые моменты

Понимание распайки контактов модулей памяти помогает лучше ориентироваться, куда вставляется оперативная память в компьютере и почему это важно. Контакты в DDR модулях условно разделяются на несколько функциональных групп:

Эти особенности распайки обуславливают необходимость правильной ориентации модуля при установке. Проводить установку оперативной памяти в компьютер следует внимательно, ориентируясь на выемку (ключ) и зажимные фиксаторы, так как нарушение контакта даже в одном пине приведёт к ошибкам при инициализации памяти или её полной неработоспособности.

Ошибки при вставке оперативной памяти и способы их предотвращения

Основные причины сбоев связаны с неправильным расположением модулей, несоответствием слотов и слабым контактом. Соблюдение простых правил поможет избежать подобных проблем.

Основные ошибки при установке оперативной памяти

• Неправильная ориентация модуля – память вставлена под неправильным углом или не совпадает выемка на планке со слотом.
• Попытка установки несовместимой памяти – разный тип или частота, которые не поддерживаются материнской платой.
• Вставка модуля в неправильный слот – нарушение требований к режиму работы (например, двухканальному режиму).
• Недостаточное закрепление – защёлки не зафиксированы, что вызывает плохой контакт.
• Использование грязных или повреждённых контактов – окисление или повреждения приводят к ошибкам чтения.

Способы предотвращения ошибок

1. Обращайте внимание на ключи и выемки: модуль нужно вставлять ровно, без усилий, ориентируясь на паз.
2. Проверьте совместимость оперативной памяти с материнской платой по типу, частоте и объему.
3. Учитывайте рекомендации по установке модулей в конкретные слоты для активации оптимальных режимов.
4. Надёжно фиксируйте защёлки слотов после вставки памяти.
5. Перед установкой очистите контакты и слот от пыли, избегайте касания контактов руками.
6. Если ПК не запускается после установки, проверьте правильность установки модулей и убедитесь в их исправности.
