Куда подключить вентилятор в компьютере и к чему подключаются кулеры в корпусе

Чтобы компьютер не перегревался и работал стабильно, очень важно правильно организовать обдув компонентов. Внутренние вентиляторы и процессорные кулеры приходится подключать к специально предназначенным разъемам на материнской плате или блоку питания – каждый из них имеет свои особенности и отвечает за свою часть системы охлаждения. Понять, куда именно идут провода и какой разъем использовать, поможет не только текст, но и детальные видеообзоры – рекомендуем заглянуть в них в начале и конце этой статьи, там разложено все по полочкам с реальными примерами и советами. Именно так вы сможете избежать ошибок и обеспечить комфортную работу своего ПК.

Куда подключить вентилятор в компьютере: технические особенности и рекомендации

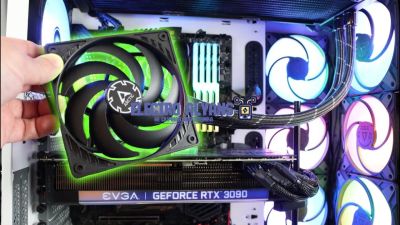

Вентиляторы в корпусе компьютера играют ключевую роль в поддержании оптимальных температур и обеспечении стабильной работы всех компонентов. Правильное подключение кулера не только обеспечивает эффективное охлаждение, но и позволяет контролировать скорость вращения, что важно для баланса между уровнем шума и производительностью системы охлаждения.

Основных вариантов для подключения вентиляторов несколько, и каждый из них имеет свои технические особенности. Прежде всего, необходимо различать питание от материнской платы и питание напрямую от блока питания, а также учитывать тип разъема вентилятора – 3-pin или 4-pin, что влияет на возможность управления скоростью вращения через BIOS или специализированное ПО.

Особенности подключения вентиляторов к материнской плате

Вентиляторы корпуса компьютера чаще всего подключаются к соответствующим разъемам на материнской плате, которые обозначаются как CHA_FAN (сокращение от chassis fan) или просто SYS_FAN. Эти разъемы имеют 3- или 4-контактное исполнение:

• 3-pin – отвечают за питание и передачу сигнала тахометра. Возможна работа вентилятора на постоянной скорости без возможности динамического контроля.
• 4-pin (PWM) – позволяют через специальный управляющий сигнал регулировать скорость вращения кулера в зависимости от температуры системных компонентов, что значительно улучшает эффективность охлаждения и снижает уровень шума.

Практика показывает, что при использовании 4-pin вентиляторов подключение именно к материнской плате оптимально. Это позволяет использовать встроенные средства управления скоростью, например, изменяя обороты в BIOS или через программное обеспечение, такое как SpeedFan или фирменные утилиты производителя материнской платы.

Подключение вентиляторов напрямую к блоку питания

Вентиляторы корпуса нередко подключаются напрямую к блоку питания с помощью стандартных разъемов Molex или SATA power, особенно если в системе установлено много кулеров. Такой способ обеспечивает стабильное питание на полную мощность, но лишает пользователя возможности регулировки оборотов через материнскую плату.

Это бывает оправдано в случае, когда вентиляторы используются для постоянного интенсивного охлаждения или если соответствующие разъемы на материнской плате заняты. Однако стоит иметь в виду, что постоянная максимальная скорость вращения ведет к повышенному шуму и быстрому износу подшипников.

Примеры правильного подключения вентиляторов в корпусе

• Передние вентиляторы, предназначенные для забора холодного воздуха, оптимально подключать к разъему CHA_FAN1 или SYS_FAN1 на материнской плате с поддержкой PWM. Это позволяет динамически увеличивать или снижать скорость вращения в зависимости от нагрузки и температуры компонентов.
• Задние и верхние кулеры, выполняющие функцию вытяжки горячего воздуха, также лучше обратить к материнской плате, но если сквозного охлаждения много, и система требует мощного воздушного потока, возможно подключение напрямую к блоку питания.
• Кулер процессора подключается исключительно к разъёму CPU_FAN, что является технической необходимостью, так как BIOS контролирует этот вентилятор и может автоматически изменять его обороты для поддержания температуры процессора.

Советы и технические рекомендации

1. Перед покупкой вентилятора убедитесь, что материнская плата имеет необходимое количество и тип разъемов для всех вентиляторов корпуса.
2. Старайтесь использовать 4-pin вентиляторы и соответствующие разъемы для максимальной гибкости в управлении скоростью.
3. Если разъемов на плате недостаточно, применяйте специальные хабы для вентиляторов с питанием от блока питания, сохраняя при этом хотя бы один вентилятор, подключенный к материнской плате для мониторинга.
4. Обратите внимание на силу тока вентилятора и мощность потенциально потребляемую от разъема: стандартный 3-4 pin обычно рассчитан на нагрузку до 1 А (что составляет примерно 12 Вт при 12 В). При превышении этого значения используйте дополнительные решения с внешним питанием.

Различия между разъёмами 3-pin и 4-pin на материнской плате для подключения вентиляторов

3-pin и 4-pin разъёмы представляют собой разное количество контактов, что определяет их возможности. Обычно 3-pin разъём содержит питание (12 В), землю и сенсор тахометра (мониторинг оборотов). Вентиляторы с таким разъёмом могут работать на постоянной скорости, которая регулируется только изменением напряжения. В отличие от них, 4-pin разъём добавляет ещё один контакт – для сигнала PWM (Pulse Width Modulation), позволяющего управлять скоростью более точно, без снижения напряжения питания.

Технические особенности и практическое применение

• 3-pin вентиляторы питаются напрямую от напряжения +12 В, управление скоростью осуществляется путём изменения этого напряжения. Например, при понижении напряжения на контакте питания вентилятор вращается медленнее. Это обеспечивает не самую точную регулировку, а также в некоторых случаях может приводить к скачкам оборотов и нестабильности. Основной плюс – простота и совместимость практически со всеми материнскими платами и контроллерами.
• 4-pin вентиляторы имеют дополнительный контакт для сигнала PWM, который создаёт импульсы с определённой скважностью. Чем выше доля сигнала высокой логики в импульсе, тем быстрее вращается лопасти кулера. Этот способ позволяет задавать стабильную скорость вентилятора без потерь напряжения, что улучшает эффективность работы и уменьшает уровень шума. Контроллер материнской платы буквально «запрашивает» у вентилятора нужные обороты, а не просто снижает питание.

Понимание различий важно при выборе, куда подключить вентилятор в компьютере. Например, если ваша система содержит корпусные вентиляторы 3-pin, а на материнской плате есть только 4-pin разъёмы, то подключение возможно, но управление скоростью будет ограничено изменением напряжения питания. В случае установки 4-pin кулера на 3-pin разъём, вентилятор будет работать в режиме постоянной скорости, так как сигнал PWM просто не передаётся.

Из моего практического опыта, при модернизации системного блока лучше отдавать предпочтение вентиляторам с 4-pin разъёмом, поскольку это обеспечивает более точное и стабильное управление скоростью и позволяет значительно снизить издаваемый шум. Особенно это актуально для корпусных вентиляторов, которые работают длительное время и влияют на климат внутри корпуса. Конечно, следует учитывать, где именно вы собираетесь подключить вентилятор в компьютере – для CPU кулера зачастую используют именно 4-pin PWM, а корпусные вентиляторы могут быть как 3-pin, так и 4-pin.

Подключение корпусных вентиляторов через контроллеры и распределители питания: практические аспекты

Часто в сборках современных ПК возникает необходимость подключить сразу несколько корпусных вентиляторов, чтобы обеспечить эффективное охлаждение системы. При этом стандартного количества разъёмов на материнской плате может не хватать, или их расположение неудобно для подключения всех кулеров. В таких случаях на помощь приходят контроллеры и распределители питания, которые позволяют централизованно управлять работой вентиляторов и обеспечить стабильное питание с необходимыми параметрами.

Подключение корпусных вентиляторов через контроллеры особенно актуально при сборках с большим количеством кулеров, например, в мощных игровых ПК или рабочих станциях с несколькими зонами охлаждения. Контроллеры могут поддерживать управление скоростью вращения по сигналу PWM, обеспечивая баланс между уровнем шума и эффективностью отвода тепла. Это заметно повышает качество охлаждения и продлевает срок службы вентиляторов.

Практическая организация подключения вентиляторов через контроллеры и распределители

Первое, на что следует обратить внимание – тип разъёмов вентиляторов и контроллера. Большинство корпусных вентиляторов имеют 3- или 4-контактный разъём. В 4-контактных моделях есть линия PWM для управления оборотами, а 3-контактные – регулируются подачей напряжения. Контроллеры, рассчитанные на PWM, позволяют максимально точно настраивать скорость кулеров. Например, если в корпусе установлено четыре 120-мм вентилятора с четырёхконтактными разъёмами, их можно подключить к специальному PWM-контроллеру, который объединяет сигналы и выдаёт единый управляющий сигнал с материнской платы.

Распределители питания, или сплиттеры, предназначены прежде всего для подачи питания на несколько вентиляторов одновременно. Они часто имеют разъёмы Molex или SATA для подключения к блоку питания, а с другой стороны – несколько 3- или 4-контактных разъёмов для кулеров. Однако в отличие от контроллеров, простые распределители не поддерживают управление скоростью, за исключением случаев, когда они подключены к разъёму с PWM-сигналом, а кулеры совместимы с таким управлением.

• Пример использования контроллера: В сборке с 6 корпусными вентиляторами контроллер распределяет нагрузку на блок питания и принимает управляющий сигнал PWM с материнской платы через один разъём. Пользователь получает возможность задать кривую оборотов вентиляторов в BIOS или специальном ПО, снижая шум при невысокой нагрузке.
• Пример использования сплиттера: При бюджетной сборке или в случае меньшего количества вентиляторов можно использовать сплиттер, подключённый к SATA-разъёму блока питания. Все вентиляторы запускаются одновременно на максимальной скорости – контроль качества воздуха и поддержание температуры при этом не столь гибкий, но вполне рабочий.

Важно учитывать суммарную нагрузку на разъём блока питания или материнской платы. Типичные корпусные вентиляторы потребляют около 0,1–0,3 А ток, но при подключении нескольких кулеров через один сплиттер мощность суммируется. Поэтому контроллеры часто оборудованы внутренними защитами и способны равномерно распределять питание, предотвращая перегрузки.

Кроме того, при установке контроллеров стоит обратить внимание на удобство размещения. Обычно такие устройства монтируются в одном из отсеков корпуса или просто крепятся на корпус посредством липучек или магнитов. Это позволяет не только обеспечить правильное подключение вентиляторов, но и организовать аккуратный кабель-менеджмент, что существенно облегчает обслуживание и улучшает циркуляцию воздуха внутри ПК.

Особенности подключения процессорных кулеров к разъёмам CPU_FAN и их влияние на систему охлаждения

Правильное подсоединение кулера к CPU_FAN позволяет системному контроллеру автоматически регулировать обороты вентилятора, предотвращая перегрев и продлевая срок службы компонентов. Использование других разъёмов, например SYS_FAN, может привести к недостаточному охлаждению и нестабильной работе процессора.

Ключевые особенности подключения процессорного кулера к CPU_FAN:

• Автоматическое управление скоростью вентилятора в зависимости от температуры процессора.
• Минимизация шума за счёт снижения оборотов при низких температурах.
• Предотвращение перегрева, что важно для стабильной и безопасной работы системы.
• Стабильная диагностика и мониторинг состояния кулера через BIOS или специализированные утилиты.
• Совместимость с PWM- и DC-вентиляторами, что позволяет использовать различные типы процессорных охладителей.
• Критичность подключения: отсутствие или неправильное подключение может привести к аварийному отключению системы.
