Как работают кулеры и вентиляторы в компьютере: принципы и устройство

Железо внутри системного блока работает на пределе, выделяя немало тепла, и чтобы оно не перегрелось, нужно организовать правильный отвод тепловой энергии. Вот тут на сцену выходят специальные устройства, которые создают поток воздуха, направляя его через радиаторы и корпус, эффективно охлаждая ключевые компоненты. Понимание принципов работы этих внутренних лопастных механизмов помогает лучше разобраться, как добиться стабильной работы и продлить срок службы техники. Для полноты картины рекомендую в начале и в конце статьи взглянуть на видео, где все показано и объяснено более подробно и наглядно.

Как работают кулеры в компьютере и вентиляторы в системах охлаждения

Кулеры в компьютере представляют собой специализированные вентиляторы, предназначенные для эффективного отвода тепла от ключевых компонентов, таких как процессор, видеокарта и блок питания. Их работа базируется на простой физике: перемещение воздушного потока через радиаторы, которые передают излишнее тепло, образующееся во время работы электронных устройств. При этом правильный подбор и настройка кулеров напрямую влияют на стабильность работы системы и долговечность комплектующих.

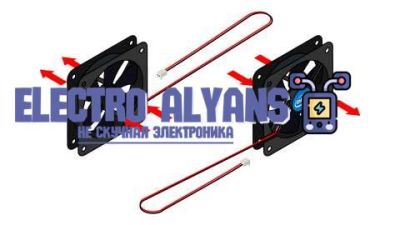

Суть работы вентилятора в компьютере заключается в создании направленного воздушного потока, который сбрасывает нагретый воздух из корпуса и подает холодный. Этот процесс критически важен для поддержания оптимальной температуры внутри системного блока, особенно при высоких нагрузках, например, в играх или при ресурсоемких вычислениях.

Принцип работы кулеров и их ключевые особенности

Кулер состоит из нескольких основных элементов: электромотора, лопастей вентилятора и крепления к радиатору. Электромотор приводится в действие от материнской платы или контроллера оборотов, обеспечивая вращение лопастей с частотой, которая может варьироваться от нескольких сотен до нескольких тысяч оборотов в минуту. Чем выше скорость вращения, тем больше воздушного потока генерируется, и тем эффективнее происходит охлаждение.

Важный момент – баланс между уровнем шума и производительностью вентилятора. На практике внедрение более тихих моделей с отзывчивым управлением оборотами позволяет достичь оптимального соотношения. Например, кулер с 120 мм вентилятором при 1500 оборотах в минуту способен обеспечить хороший поток воздуха без излишнего шума, в то время как при 2500 оборотах шум заметно увеличивается.

Кроме того, современные системы охлаждения оснащаются датчиками температуры, которые передают данные на материнскую плату для динамического управления скоростью вращения кулеров. Это значит, что при повышении температуры процессора или видеокарты, вентиляторы автоматически увеличат обороты для более интенсивного отвода тепла, а при снижении – замедлятся.

Рассмотрим на практике один из базовых сценариев: охлаждение процессора с использованием воздушного кулера. Между теплораспределительной крышкой ЦПУ и радиатором наносится термопаста, обеспечивающая максимально плотный контакт. Радиатор с прикрепленным вентилятором монтируется сверху, и при работе вентилятор прогоняет воздух через ребра радиатора, отводя тепло.

• Важным фактором является ориентация вентилятора для создания правильного воздушного потока внутри корпуса;
• Часто в корпусах устанавливают дополнительные вентиляторы для вытяжки воздуха, создавая таким образом полноценный «воздушный конвейер»;
• Использование фильтров на входных отверстиях предотвращает попадание пыли, что помогает поддерживать чистоту и эффективность кулеров.

Вентиляторы системного охлаждения различаются по типу подшипников: гидродинамические, скольжения и шариковые. Например, гидродинамический подшипник обеспечивает более долгий срок службы и сниженный уровень шума по сравнению с дешевыми моделями на подшипниках скольжения, что особенно заметно при длительной эксплуатации и высоких нагрузках.

Принцип электромеханического преобразования в компьютерных вентиляторах

В основе работы вентилятора лежит электродвигатель постоянного тока, чаще всего бесщёточный (brushless DC motor, или BLDC). Он состоит из статора и ротора, которые взаимодействуют через магнитное поле, вырабатываемое током.

Как именно происходит электромеханическое преобразование

Статор – неподвижная часть вентилятора, включает в себя несколько катушек с медной обмоткой. Когда на них подается питание, создается переменное магнитное поле. Ротор – вращающаяся часть с постоянными магнитами – стремится занять позицию, при которой магнитное поле статора минимизирует энергию системы, за счёт чего начинается вращение.

В компьютерных вентиляторах управление питающим током происходит через интегрированные микросхемы, которые посылают последовательные сигналы для коммутации обмоток, обеспечивая постоянное вращение с регулируемой скоростью. Это позволяет достичь высокоэффективного преобразования без необходимости использования щёток – главным источником износа в старых моторах.

Чтобы наглядно представить процесс, можно вспомнить пример: при напряжении питания 12 В и токе порядка 0.1-0.3 А электрический двигатель кулера преобразует примерно 2-4 Вт электроэнергии в механическую мощность, поддерживающую вращение ротора на скоростях от 1000 до 3000 оборотов в минуту, в зависимости от модели и нагрузки.

• Магнитное поле создается током в обмотках статора.
• Ротор с постоянными магнитами реагирует на изменение направления магнитного поля.
• Коммутация напряжения обмоток осуществляется электроникой контроллера внутри вентилятора.

Подобный принцип обеспечивает плавность и стабильность вращения, что важно для поддержания постоянного охлаждающего потока воздуха через радиатор процессора или видеокарты. Именно на этом базируется работа любого компьютерного кулера – вентилятор преобразует электрический сигнал в непрерывное механическое движение лопастей, что и создает нужный для охлаждения поток.

Роль температурных сенсоров и систем автоматического управления скоростью вращения кулера

Без современных температурных датчиков и систем управления скорость кулеров оставалась бы фиксированной, что приводило бы либо к избыточному энергопотреблению и шуму, либо к недостаточному охлаждению при интенсивных нагрузках. Благодаря автоматическому управлению вентиляторами компьютер адаптируется под реальные условия эксплуатации, снижая износ компонентов и повышая общую стабильность работы.

Как работают температурные сенсоры и автоматическое управление кулером

В корпусе компьютера установлены несколько видов температурных сенсоров: встроенные в процессор, материнскую плату и видеокарту. Они измеряют температуру в градусах Цельсия и отправляют эти данные в контроллер управления вентилятором. Контроллер анализирует поступающую информацию программно или аппаратно, после чего изменяет напряжение или широтно-импульсную модуляцию (ШИМ) питания кулера для регулировки скорости вращения.

Например, если температура процессора достигает 60-65 °C, логика управления увеличивает обороты вентилятора с 1200 до 2500 об/мин. Это позволяет эффективно снизить температуру до 50-55 °C. При снижении нагрузки и падении температуры скорость вентилятора плавно уменьшится, что снижает шум и продлевает его ресурс.

• Точность данных: Современные сенсоры обладают высокой точностью – отклонения температуры обычно не превышают ±2 °C, что важно для своевременной реакции системы.
• Различные режимы работы: BIOS и специализированное программное обеспечение позволяют настраивать кривые зависимости скорости вентилятора от температуры, подбирая оптимальный режим для конкретных задач.
• Множественные сенсоры: Наличие нескольких датчиков позволяет избежать перегрева отдельных узлов и управлять кулерами локально, например, отдельно контролируя вентилятор на видеокарте и ЦП.

Из собственного опыта могу отметить, что системы с автоматическим управлением кулерами существенно повышают срок службы комплектующих и улучшают комфорт работы пользователя. Установка прошивки или утилит с расширенными возможностями настройки вентилятора позволяет добиться максимально плавного и эффективного охлаждения без резких изменений шума.

Особенности конструкции и типы компьютерных кулеров по способу крепления и форм-фактору

Существует несколько основных типов кулеров, различающихся по форм-фактору и способу установки, что позволяет подобрать оптимальное решение для различных задач и корпусных форм-факторов.

Основные типы кулеров по способу крепления

• Крепление на процессор (воздушные кулеры) – устанавливаются на сокет CPU с помощью клипс, винтов или прижимных рамок, обеспечивая прямое охлаждение процессора.
• Крепление на корпус – вентиляторы ставятся на боковые, фронтальные, задние или верхние панели корпуса для обеспечения общего охлаждения воздуха внутри системного блока.
• Крепление на видеокарту – специализированные кулеры, интегрированные или дополняющие охлаждение графического процессора, часто имеют уникальную форму и способ установки.

Типы кулеров по форм-фактору

• Вентиляторы стандартных размеров – 80 мм, 92 мм, 120 мм, 140 мм, 200 мм; выбор зависит от корпуса и требований к воздушному потоку.
• Низкопрофильные кулеры – предназначены для компактных или малогабаритных систем с ограниченным пространством.
• Радиаторные кулеры (жидкостное охлаждение) – вентиляторы крепятся к радиаторам, что позволяет отвлекать тепло от процессора через жидкость.

Выбор кулера зависит от характеристик системы, уровня тепловыделения компонентов и особенностей корпуса. Правильное сочетание формы и способа крепления обеспечивает эффективное охлаждение и минимальный уровень шума.
