Что такое плата и материнская плата в компьютере: технический анализ

Материнская плата – это комплексная плата, которая служит основой системного блока. Она не просто связывает процессор, оперативную память и накопители, а обеспечивает оптимальную скорость взаимодействия между ними. Качественно выбранная материнская плата определяет стабильность работы всей системы.

Основные технические особенности платы и материнской платы

Печатная плата представляет собой основу, выполненную из диэлектрического материала с медными дорожками, которые служат проводниками электрических сигналов. На плате размещены электронные компоненты: резисторы, конденсаторы, микросхемы, разъемы. В компьютерных системах платы бывают специализированными: видеокарты, звуковые карты, контроллеры и, конечно, материнская плата.

Материнская плата отличается от других плат своими функциональными возможностями. Она содержит:

• Сокет процессора: место для установки центрального процессора. В зависимости от поколения и архитектуры процессора сокеты различаются, что важно учитывать при сборке.
• Слоты оперативной памяти (DIMM): для установки модулей памяти, часто DDR4 или DDR5. Количество и тип слотов влияют на максимальный объём и частоту памяти.
• Чипсет: набор микросхем, управляющих работой процессора, памяти и других компонентов. От чипсета зависит функциональность и поддержка технологий.
• Разъемы расширения PCIe: для подключения видеокарт, дополнительных контроллеров и SSD накопителей.
• Интерфейсы для накопителей: SATA, M.2 – для подключения жёстких дисков и твердотельных накопителей.
• Системы питания: цепи, обеспечивающие стабильное напряжение процессору и содержимому платы.

Практический опыт показывает, что качество элементов питания на материнской плате напрямую влияет на устойчивость работы при высоких нагрузках, например, при разгоне процессора или долговременной эксплуатации сервера.

Отдельно стоит упомянуть, что у материнской платы есть встроенные контроллеры USB, сетевые адаптеры и аудиокодеки. Хотя эти компоненты можно заменять отдельными платами расширения, современные материнские платы уже имеют достаточно развитую встроенную периферию, что значительно упрощает сборку и снижает стоимость системы.

В отличие от отдельных плат, материнская плата строго ограничена по форм-фактору – популярные стандарты ATX, microATX и Mini-ITX определяют размер, расположение и количество слотов и разъемов. Это влияет не только на возможность установки компонентов, но и на эффективное охлаждение системы.

Функциональная роль материнской платы в архитектуре компьютерных систем

Практический опыт показывает, что понимание структуры и функциональных возможностей материнской платы существенно облегчает диагностику и модернизацию систем. Каждый раз, когда мы устанавливаем новый процессор или расширяем память, именно свойства и возможности материнской платы влияют на совместимость, производительность и стабильность работы.

Основные функции материнской платы

В первую очередь, материнская плата выполняет роль центра связи для всех компонентов. Она обеспечивает передачу данных и питания между процессором, оперативной памятью (ОЗУ), видеокартой, накопителями и другими устройствами. В этом контексте важно понимать, что материнская плата включает в себя набор чипов – чипсет – который управляет потоками данных и распределяет ресурсы.

• Интерфейс подключения процессора. Материнская плата предоставляет сокет (разъём) для установки процессора. Важно, чтобы плата поддерживала нужный тип процессора и имела необходимый уровень энергопитания.
• Поддержка модулей оперативной памяти. Материнская плата имеет слоты для ОЗУ, обычно стандарта DDR4 или DDR5, каждый со своей максимальной пропускной способностью и объёмом.
• Подключение накопителей и периферии. Через разъёмы SATA, NVMe, USB и PCIe плата соединяет жёсткие диски, SSD, видеокарты, звуковые карты и другие устройства.
• Управление питанием. На плате расположены элементы, регулирующие подачу электричества, что защищает и стабилизирует работу всех компонентов.

Практический пример: при сборке рабочего компьютера, если материнская плата поддерживает только PCIe 3.0, а видеокарта рассчитана на PCIe 4.0, часть потенциала производительности видеокарты может быть не реализована. Это связано с ограничениями самих интерфейсов на плате.

Кроме того, важным аспектом является интеграция встроенных контроллеров – например, звуковой карты, сетевого интерфейса или USB-концентраторов. В бюджетных системах такие контроллеры часто расположены непосредственно на материнской плате, что упрощает сборку и снижает конечную стоимость, но может уступать по качеству дискретным компонентам.

Роль в архитектуре и взаимодействие компонентов

Архитектура современной компьютерной системы выстраивается вокруг материнской платы, выступающей посредником, позволяющим центральному процессору общаться со всеми остальными частями системы. Чипсет на материнской плате разделяется на две основные части – северный и южный мост (в устаревших архитектурах) или единый контроллер в новых моделях, который управляет высокоскоростными и низкоскоростными устройствами.

Таким образом, материнская плата – это не просто механический каркас, а сложная система взаимосвязанных элементов, которая формирует архитектуру компьютера и определяет возможности его расширения и апгрейда.

Конструктивные особенности и стандарты изготовления компьютерных плат

Компьютерная плата, в частности материнская плата, представляет собой сложное многоуровневое изделие, состоящее из нескольких слоев диэлектрика, меди и компонентов. Конструктивные особенности таких плат напрямую влияют на их надежность, производительность и совместимость с другими устройствами в системе. Важно понимать, что стандарты изготовления компьютерных плат строго регулируют как физические размеры, так и технические характеристики монтажных отверстий, дорожек и разъемов.

Материнская плата зачастую выполняется в формате стандарта ATX, Micro-ATX, ITX и других, каждый из которых определяет конкретные параметры, такие как размеры платы, расположение крепежных отверстий, расположение основных разъемов питания и подключения периферии. Эти стандарты позволяют обеспечить универсальность и модульность при сборке компьютеров.

Общий конструктив и материалы изготовления

Основой любой компьютерной платы служит многослойная плата с печатными проводниками – плата изготавливается, как правило, из стеклотекстолита или аналогичных материалов с высоким уровнем диэлектрической прочности. Толщина слоя диэлектрика и количество медных слоев зависят от сложности устройства: современные материнские платы имеют от 4 до 8 слоев, что позволяет обеспечить эффективное электромагнитное экранирование и распределение питания.

Типичная толщина одной платы колеблется в диапазоне 1,0–1,6 мм. При производстве применяются высокоточные методы травления меди и ламинат, гарантирующие четкость дорожек и минимальные отклонения ширины проводников, что критично для стабильной работы высокоскоростных интерфейсов.

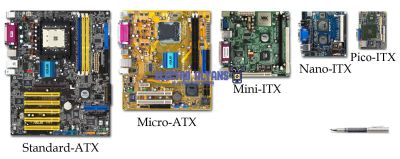

Стандарты форм-фактора

• ATX – классический стандарт, размером около 305?244 мм, самый популярный в десктопах среднего и большого класса. Отличается удобным расположением разъемов и достаточным количеством слотов для расширения.
• Micro-ATX – уменьшенный вариант ATX (244?244 мм), оптимален для компактных систем, где требуется экономия места, но при этом сохраняется широкий функционал.
• Mini-ITX – самый малогабаритный форм-фактор (170?170 мм), применяется в мини-ПК и системах с ограниченным пространством. Ограниченное число слотов и разъемов компенсируется оптимизацией конструкции.

Производители плат строго придерживаются этих стандартов, чтобы обеспечить совместимость корпуса, блока питания и других компонентов. Более того, стандартизация помогает упростить процесс обновления или замены материнской платы без необходимости замены отдельных комплектующих.

Расположение ключевых компонентов и разъемов

Расположение процессорного сокета, слотов оперативной памяти (DIMM), слотов расширения PCI Express и разъемов питания – все подчинено общему стандарту. Для примера, на платах формата ATX сокет процессора располагается ближе к верхней центральной части, а слоты оперативной памяти – справа от него. Это оптимизирует разводку питания и сигналов и способствует эффективному охлаждению.

Тем не менее, производители могут вносить свои коррективы, особенно в нестандартных форматах, но всегда после соблюдения базовых технических требований.

Особенности монтажа компонентов и пайки

В массовом производстве материнские платы собираются при помощи техники поверхностного монтажа (SMT), что позволяет размещать компоненты очень плотно и с высокой точностью. Помимо этого, существуют технологии двойной сборки – пайка с обеих сторон платы, что характерно для сложных устройств с большим количеством элементов.

Поддержка стандартов RoHS и других экологических норм регулирует используемые материалы, исключая опасные соединения и повышая безопасность эксплуатации.
