RT ядра в видеокартах: что это, что значит трассировка лучей и как работают лучи в видеокарте

Современные графические процессоры оснащаются специализированными блоками, предназначенными для симуляции естественного поведения света в виртуальном пространстве, что кардинально меняет качество изображения в играх и приложениях. Такие вычислительные модули отвечают за обработку сложных алгоритмов, имитирующих взаимодействие лучей света с поверхностями, создавая более живые тени, бликовые эффекты и отражения. Понимание того, каким образом аппаратно реализуется эта продвинутая визуализация, поможет лучше ориентироваться в технологиях и возможностях видеокарт нового поколения. Для глубокой проработки темы советуем посмотреть обучающие видеоматериалы в начале и в конце статьи – там все раскрыто более подробно и понятно.

RT ядра в видеокартах: технический анализ аппаратного ускорения трассировки лучей

RT ядра отвечают за быстрое выполнение операций по нахождению пересечений лучей с трехмерными объектами сцены. Это ключевой этап трассировки, так как именно он определяет, какие лучи доходят до камеры, а какие отражаются или преломляются. Без выделенных ресурсов такие вычисления сильно замедляли бы работу системы, что негативно сказывалось бы на производительности и FPS.

Принцип работы RT ядер и их роль в трассировке лучей

Трассировка лучей в видеокартах основывается на моделировании прохождения лучей света через виртуальную сцену. Каждый луч стартует из точки наблюдения и проходит через объекты, сталкиваясь с поверхностями, материалами и источниками света. Видеокарта должна определить, где происходит пересечение каждого луча с полигонами и фигурами сцены. Этот процесс крайне ресурсоёмкий при традиционной реализации на универсальных вычислительных блоках GPU.

RT ядра оптимизированы для операций проверки пересечений лучей с Bounding Volume Hierarchy (BVH) – специальной структурой данных, которая разбивает сцену на иерархию объёмов для быстрого исключения большого числа объектов, не затронутых лучом. Благодаря аппаратному ускорению, видеокарта может обрабатывать миллионы таких пересечений в секунду, значительно повышая скорость трассировки.

• Пример: сцена с миллионами треугольников требует от обычного GPU сотен миллисекунд на проверку каждого луча. RT ядра сокращают это время до нескольких миллисекунд или даже меньше.
• Это достигается за счёт специальных алгоритмических оптимизаций, встроенных в логику RT ядер, которые быстро обходят структуру сцены и ищут первые столкновения лучей.

Трассировка лучей на практике: зачем нужны аппаратные решения

Без поддержки RT ядер реализация трассировки лучей ложится полностью на программные вычисления на универсальных CUDA-ядрах (или аналогичных). Это снижает частоту кадров в играх и увеличивает задержки. Аппаратное ускорение значительно повышает производительность, делая трассировку лучей доступной в реальном времени, особенно в динамических сценах с изменяющимся освещением.

В практических условиях современные RT ядра способны обрабатывать около 10-15 миллиардов пересечений лучей в секунду, что является порядка 10-20-кратным ускорением по сравнению с традиционными методами без специализированных блоков. Это позволяет реализовывать такие эффекты, как реалистичные отражения, тени и рассеивание света с минимальным влиянием на общий FPS.

Технические особенности и интеграция RT ядер

RT ядра – это специализированные блоки логики, интегрированные в архитектуру видеокарты на уровне GPU. Они функционируют параллельно с основными CUDA-ядрами, взаимодействуя через общий кэш и систему команд. Такой подход позволяет разгружать основной поток вычислений, выделяя ключевые операции трассировки на аппаратный уровень.

Каждое RT ядро предназначено для выполнения задач по ускоренному поиску пересечений, а также для обработки дополнительных операций, связанных с этой задачей, включая упаковку результатов и передачу данных обратно в основную часть GPU. Важным является то, что RT ядра оптимизированы именно под алгоритмы BVH / K-d дерева, которые широко применяются в современном рендеринге.

Важно понимать, что количество RT ядер напрямую влияет на производительность трассировки: чем их больше, тем выше общая пропускная способность при работе с лучами. Однако это не единственный фактор: современная архитектура видеокарты предусматривает многопоточную обработку и сложную балансировку нагрузок между RT ядрами, шейдерами и блоками растеризации.

Принцип работы лучей в графическом рендеринге: основы и значение для качества изображения

Трассировка лучей в видеокарте – это метод рендеринга, где каждый пиксель изображения вычисляется путём прослеживания множества лучей, исходящих из виртуальной камеры и проходящих через сцену. В отличие от традиционных растровых методов, которые работают с текстурами и полигонами напрямую, трассировка имитирует реальное освещение и тени, учитывая отражения, преломления и глобальное освещение. Такой подход значительно повышает качество картинки, делая её более естественной и глубокой.

Как работают лучи и зачем нужны Rt ядра в видеокартах

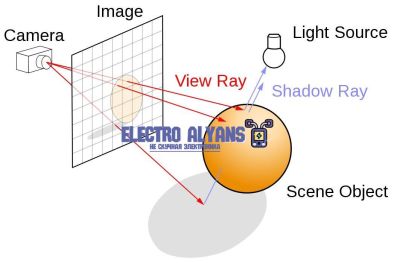

Луч – это виртуальный объект, который моделирует путь световой частицы, начиная с источника света или камеры. В процессе рендеринга трассировка лучей проверяет пересечения этих виртуальных лучей с объектами сцены. При обнаружении пересечения вычисляются параметры освещения, отражения и затенения. Чем больше лучей за один кадр обрабатывается, тем качественнее и реалистичнее выходит итоговая картинка.

Однако такой процесс невероятно ресурсоёмкий: обычные центральные процессоры и стандартные графические ядра не справляются с задачей в реалистичном режиме на высоких разрешениях и кадровых частотах. Поэтому и появились Rt ядра – специализированные блоки в современных видеокартах, которые оптимизированы для быстрого вычисления пересечений лучей и ускорения трассировки лучей в видеокартах. Это значительно повышает производительность и позволяет в реальном времени реализовывать сложные визуальные эффекты.

• Трассировка лучей по сути – это анализ путей световых лучей при взаимодействии с поверхностями объектов.
• Rt ядра специализируются на поиске точек пересечения лучей с геометрией и вычислении скорости распространения света.
• В результате этого процесса мы получаем корректные тени, отражения в воде, зеркалах, а также реалистичное освещение с учётом глобального эффекта.

Практические примеры улучшения качества изображения с помощью трассировки лучей

Рассмотрим простой пример: сцена с зеркальной поверхностью и источником света. Традиционные методы рендеринга часто используют приближённые техники, такие как карты отражений, которые могут искажать изображение или создавать артефакты. С трассировкой лучей луч отражается от поверхности и проверяется на пересечение с объектами позади камеры. Rt ядра ускоряют вычисления, что позволяет отрисовывать эту сложную процедуру практически без задержек.

Другой пример – реалистичные тени. При использовании трассировки лучей тень от каждого объекта формируется с точным учетом положения источника света и формы объектов. Это позволяет избежать «плавающих» или слишком мягких теней, часто встречающихся в традиционном рендеринге. В играх и визуализациях, где каждый кадр ценится на сотни миллисекунд, Rt ядра отвечают за баланс между качеством и производительностью, обеспечивая плавность и детализацию.

Аппаратная трассировка лучей в видеокартах: архитектурные особенности и влияние на производительность

Отличительной чертой таких архитектурных решений является наличие выделенных блоков, которые работают параллельно с обычными CUDA- или шейдерными ядрами. Благодаря этому трассировка лучей в видеокартах стала гораздо эффективнее: уменьшается время обработки лучевых запросов, что напрямую влияет на плавность и качество изображения в играх и приложениях с поддержкой RT.

Архитектурные особенности RT ядер и их роль в трассировке

RT ядра встроены в современные GPU, являясь специализированными вычислительными блоками для ускорения ключевых операций трассировки лучей. Они оптимизированы под две основные задачи:

• Построение и обход структур ускорения (Bounding Volume Hierarchies, BVH). Это иерархическая структура, позволяющая быстро находить потенциальные пересечения луча с объектами сцены.
• Выполнение тестов пересечения луча с примитивами геометрии – треугольниками или другими базовыми элементами.

Без RT ядер эти вычисления выполнялись бы исключительно общими шейдерными конвейерами, что приводило к значительному снижению производительности, особенно при большом количестве источников света и сложной геометрии. Встроенные RT ядра позволяют разгрузить GPU и делают трассировку лучей практически реальной для игр в режиме 60 кадров в секунду и выше при разрешении 1080p и 1440p.

Например, во время тестов, видеокарта с аппаратным RT ядром может сократить время пересчёта пересечений луча с геометрией примерно до 40-50 наносекунд на пересечение, что намного быстрее, чем при программной реализации. Это критично для реалистичного отображения отражений, глобального освещения и теней в кадрах, где каждый луч может менять направления десятки и сотни раз.

Влияние аппаратной трассировки лучей на производительность видеокарт

Аппаратная трассировка лучей в видеокартах серьёзно влияет на общую производительность, но при этом открывает новые графические возможности и улучшает визуальный опыт. С одной стороны, выделенные RT ядра освобождают основные шейдерные блоки от тяжелых вычислений, повышая эффективность обработки остальных этапов рендеринга. С другой – сам процесс трассировки остаётся достаточно ресурсоёмким и требует баланса между качеством и производительностью.

При активации трассировки лучей нагрузка возрастает, поскольку GPU должен одновременно обрабатывать базовую растеризацию и выполнять трассировку для определённых эффектов: реалистичных отражений, размытий, теней и глобального освещения. Как правило, включение RT повышает качество картинки, но уменьшает количество кадров в секунду. Аппаратные RT ядра позволяют свести к минимуму этот компромисс.

Практически на рынке часто встречаются решения, где при включении трассировки лучей видеокарта теряет от 20% до 40% производительности в играх, если сравнивать с режимом без RT. При этом модели с более развитыми RT ядрами демонстрируют меньшую просадку FPS и более высокую стабильность в сложных сценах с интенсивным светопрограммированием.

Можно выделить несколько распространённых подходов к снижению влияния трассировки на производительность:

1. Динамическое масштабирование разрешения для лучей (variable rate shading).
2. Использование гибридных методов рендеринга – комбинирование классической растеризации и трассировки лишь критичных эффектов.
3. Оптимизация структуры BVH в реальном времени, ускоряющая поиск пересечений лучей.

Таким образом аппаратная трассировка лучей способствует не только визуальному улучшению графики, но и оптимальному управлению ресурсами видеокарты, позволяя разработчикам создавать более сложные и реалистичные сцены без чрезмерной потери производительности.

Практическое применение трассировки лучей в играх и профессиональной графике: преимущества и ограничения

Трассировка лучей (RT) в видеокартах становится стандартом для создания качественной визуализации в играх и профессиональной графике. Благодаря ей возможна реалистичная передача света, отражений и теней, что значительно повышает уровень изображения и погружение пользователя в виртуальный мир.

Однако использование технологии связано с высокими требованиями к производительности и ресурсам. Несмотря на заметное улучшение качества, трассировка лучей требует мощного железа, что ограничивает её применение на старых или слабых устройствах.

Преимущества трассировки лучей

• Реалистичное освещение и тени: точное моделирование взаимодействия света с поверхностями.
• Естественные отражения: динамическое отражение объектов и окружающей среды.
• Улучшенная визуальная глубина: детализация и естественное восприятие сцены.
• Поддержка инновационных эффектов: такие как глобальное освещение и преломление света.

Ограничения и вызовы

• Высокие системные требования: необходимость современной видеокарты с RT-ядрами.
• Нагрузка на производительность: снижение частоты кадров при активации трассировки.
• Ограниченная совместимость: не все игры и программы поддерживают трассировку лучей.
• Стоимость оборудования: дорожает комплект для комфортной работы с RT-технологией.
