Куда вставлять SSD в ноутбук: куда вставляется SSD накопитель и как правильно установить SSD в ноутбук

Если вы решили ускорить работу своего ноутбука, установка твердотельного накопителя – отличный шаг. Но где именно внутри устройства его разместить? Обычно для SSD предусмотрены специальные разъемы, которые зависят от модели и форм-фактора накопителя – это может быть слот M.2 или отсек для 2.5-дюймового диска. Чтобы не ошибиться и выполнить замену максимально аккуратно, советуем сначала посмотреть видео в начале статьи, где подробно показан процесс установки, а в конце найдете полезные советы, которые помогут избежать типичных ошибок.

Куда вставлять SSD в ноутбук: полное руководство по расположению и установке

Чаще всего SSD в ноутбук вставляют в один из следующих разъемов: SATA (2,5-дюймовый накопитель) или M.2 (различных форм-факторов, обычно 2242, 2260, 2280). Наиболее универсальный – это разъем M.2, который появился в большинстве новых моделей и позволяет значительно увеличить скорость работы по сравнению с HDD и классическим SATA SSD.

Где находится слот для SSD в ноутбуке?

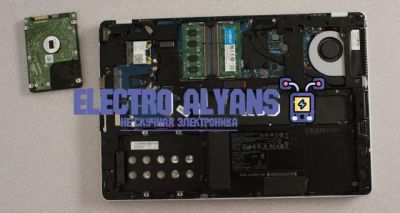

Чтобы понять, куда вставлять ssd накопитель в ноутбук, первым делом необходимо открыть заднюю крышку корпуса. В некоторых ноутбуках предусмотрена отдельная дверь для быстрого доступа к накопителю, в других случаях приходится снимать всю нижнюю панель. После снятия крышки вы сможете увидеть внутренние компоненты и расположение слотов.

• 2,5-дюймовый SATA SSD располагается в специальном отсеке для жесткого диска. Обычно это прямоугольный лоток, защищённый креплениями и имеющий разъем SATA для питания и передачи данных. Если ваш ноутбук изначально был с HDD, установка такого SSD обычно не вызывает сложностей – достаточно отсоединить кабель и закрепить SSD в том же месте.
• M.2 SSD – это небольшой модуль с контактами на одном конце, который вставляется непосредственно в материнскую плату в слот M.2. Место для установки M.2 SSD часто располагается рядом с оперативной памятью или рядом с процессором под металлической пластиной-радиатором (в некоторых моделях).

Определить расположение слота M.2 можно также по надписям на плате или маркировке рядом со слотом, как правило, он подписан. Если ноутбук поддерживает несколько интерфейсов (SATA и NVMe), то слот M.2 способен работать с обоими типами SSD. Это стоит уточнить в документации к ноутбуку, чтобы правильно подобрать накопитель.

Практические рекомендации по установке SSD в ноутбук

После определения расположения SSD в ноутбуке важно соблюдать несколько правил установки:

1. Безопасность. Перед разборкой ноутбука отключите его от сети, снимите аккумулятор, если это возможно, и используйте антистатический браслет или аккуратно касайтесь металлических частей, чтобы избежать повреждения компонентов статическим электричеством.
2. Фиксация накопителя. 2,5-дюймовый SSD устанавливается в лоток и крепится винтами для предотвращения смещения. Для M.2-накопителя важно аккуратно вставить модуль в слот под углом примерно 30 градусов, затем прижать его к плате и закрепить маленьким винтиком в специальном отверстии на конце модуля.
3. Подключение кабелей. Для SATA SSD проверьте, что питание и SATA-кабель подключены надежно, особенно если используется переходник или корзина для 2,5-дюймового накопителя. Для M.2 программного подключения не требуется, но убедитесь, что установили современный SSD с поддержкой интерфейса PCIe, если хотите максимальную скорость.
4. Проверка работы. После установки SSD необходимо включить ноутбук, зайти в BIOS (UEFI) и проверить, определился ли накопитель. Если SSD не отображается, возможно он вставлен неплотно, или требуется обновить прошивку BIOS.

Стоит отметить, что в некоторых ноутбуках доступ к слоту для SSD может быть ограничен конфигурацией или конструкцией корпуса. В ультратонких моделях иногда используется только один слот M.2 без возможности установки 2,5-дюймового накопителя. В таких случаях нужно заранее выбирать SSD соответствующего формата и интерфейса.

В итоге, чтобы правильно понять, куда в ноутбуке вставлять ssd, достаточно внимательно изучить конструкцию устройства и вид используемого накопителя. Опыт показывает, что интерфейсы SATA и M.2 – самые распространённые точки установки, а аккуратная и профессиональная сборка обеспечивает надежную и быструю работу накопителя.

Расположение слотов для SATA и M.2 SSD в современных моделях ноутбуков

При выборе и установке SSD в ноутбук важно точно понимать, куда вставлять SSD накопитель в ноутбук, чтобы обеспечить максимальную производительность и совместимость. Современные модели обычно предлагают два основных варианта подключения: слот для накопителей SATA и разъем M.2. Понимание их расположения и особенностей значительно облегчает процесс апгрейда.

В большинстве ноутбуков, оборудованных традиционным 2.5' отсеком для жестких дисков или SSD, слот для SATA представляет собой отдельное гнездо, часто расположенное под съемной панелью на нижней части корпуса. Это место идеально подходит для SSD формата 2.5', который подключается с помощью стандартного SATA-интерфейса. Такой накопитель легко распознать по типичным размерам – приблизительно 100х70 мм и толщине около 7 мм.

Расположение SATA слота

Слот для SATA SSD в ноутбуке обычно находится рядом с аккумуляторным отсеком или под одной из крышек в основании. Для доступа достаточно открутить несколько винтов и аккуратно снять панель. Важно заранее уточнить, поддерживает ли ноутбук 2.5' накопители – не все ультрабуки имеют такой слот, ведь они экономят место, используя только M.2.

В ноутбуках бизнес- и игровых серий SATA-разъем часто соседствует с дополнительным отсеком для хранения данных, что даёт пользователю возможность использовать HDD в связке с SSD для более гибкой конфигурации дисковой подсистемы.

Расположение и особенности слота M.2

Современные модели ноутбуков всё чаще оснащаются разъемами M.2 SSD, которые представляют собой компактные платы длиной 22 мм и различной длиной корпуса – обычно 42, 60, 80 и реже 110 мм. Преимущество M.2 в том, что эти модули подключаются напрямую к материнской плате, обеспечивая более высокую скорость передачи данных, особенно при использовании протокола NVMe через PCIe.

Слот M.2 в ноутбуке чаще всего находится на материнской плате под основной крышкой корпуса, иногда рядом с оперативной памятью или под небольшим кожухом для защиты. Чтобы получить доступ, потребуется открутить крышку и отследить небольшой разъем с крепежным винтом на конце – именно туда вставляется SSD. Важно учесть тип ключа (B, M или B+M), так как он определяет совместимость с конкретной моделью накопителя и интерфейсом.

• В ультрабуках слот M.2 может быть единственным вариантом для установки SSD, что требует аккуратности при выборе накопителя по размерам и протоколу.
• В геймерских и рабочих станциях часто предусмотрено несколько M.2 слотов, позволяющих настроить RAID-массивы или иметь дополнительное место для хранения.

При установке SSD в ноутбук куда именно вставлять накопитель зависит от архитектуры устройства: для SATA модель выбирается стандартный 2.5' отсек, а для M.2 – соответствующий слот на материнской плате. Необходимо также обращать внимание на уровень поддержки протоколов (SATA или PCIe/NVMe), так как от этого зависит скорость работы накопителя и эффективность обновления.

Технические особенности установки NVMe SSD в интерфейс PCIe ноутбука

При выборе, куда в ноутбуке вставлять SSD накопитель, важно учитывать тип интерфейса и форм-фактор устройства. NVMe SSD подключаются через интерфейс PCIe, что обеспечивает высокую скорость передачи данных и снижает задержки в сравнении с традиционными SATA SSD. Однако для правильной установки требуется детальное понимание, как устроена материнская плата ноутбука и какой слот предназначен для NVMe накопителя.

В большинстве современных ноутбуков для установки NVMe SSD используется слот M.2 формата 2280 (22 мм ширина, 80 мм длина). Этот слот напрямую подключается к линиям PCIe, позволяя NVMe SSD работать на полной скорости. Иногда встречаются ноутбуки с двумя слотами M.2 или с дополнительным слотом для SATA SSD, что важно учитывать при выборе накопителя и планировании апгрейда.

Особенности установки NVMe SSD в слот M.2 PCIe

Перед тем как вставлять SSD в ноутбук, необходимо внимательно осмотреть слот M.2. Он имеет ключи (выемки) на контактах, которые предотвращают несовместимость. Для NVMe используется ключ M или B+M, где ключ M указывает на подключение к PCIe с поддержкой NVMe. Этот момент критически важен, так как обычный SATA SSD имеет другой ключ и не будет работать в PCIe-слоте или может повредить оборудование.

• Размещение слота: обычно слот M.2 для NVMe находится на материнской плате под съемной крышкой или защитной панелью, иногда рядом с модулем Wi-Fi или оперативной памятью.
• Фиксация накопителя: диск вставляют под углом около 30 градусов в разъем, затем аккуратно опускают и фиксируют винтом, часто предусмотренным в ноутбуке изначально.
• Термическая защита: NVMe SSD может сильно нагреваться, поэтому многие производители ноутбуков оснащают слот термоподложкой или радиатором. Важно не игнорировать эти средства охлаждения, чтобы избежать троттлинга и потери производительности.

В случае установки нового NVMe SSD в ноутбук важно проверить в BIOS/UEFI поддержку PCIe NVMe дисков. Иногда требуется обновление прошивки или изменение настроек режима работы контроллера памяти (например, включение режима AHCI или NVMe). Игнорирование этого шага может привести к тому, что накопитель не будет обнаружен операционной системой.

Для примера, при апгрейде ноутбука с устаревшим SATA SSD, многие пользователи задаются вопросом: куда вставлять SSD в ноутбук для максимальной производительности? Ответ прост – в слот M.2 с поддержкой NVMe PCIe. Такой подход позволяет увеличить скорость чтения и записи по сравнению с SATA SSD в несколько раз: типичные показатели NVMe достигают 3000–3500 МБ/с, тогда как SATA ограничены примерно 550 МБ/с.

Определение совместимости и правильный выбор разъема для SSD в вашем ноутбуке

Перед установкой SSD в ноутбук важно точно определить поддерживаемый тип разъема и интерфейс накопителя. Современные ноутбуки могут использовать разные виды SSD: SATA, M.2 SATA, M.2 NVMe, а также редкие варианты, такие как PCIe или U.2.

Правильный выбор разъема влияет на производительность и совместимость устройства. Неподходящий SSD может просто не подключиться или работать с ограниченной скоростью, что снизит эффективность обновления системы.

Ключевые моменты при выборе разъема для SSD:

• Определите физический формат SSD: 2.5 дюйма (SATA) или M.2 (короткий или длинный модуль).
• Проверьте интерфейс: SATA (до 600 МБ/с) или NVMe (быстрее, использующий PCIe шину).
• Изучите документацию ноутбука: там указаны поддерживаемые типы накопителей и разъемы.
• Используйте диагностические программы: помогут выявить свободные слоты и характеристики текущих устройств.
• Обратите внимание на размер и ключ разъема M.2: разные модели имеют отличия в длине и типе контактов (B-key, M-key).

Рекомендации по установке SSD в ноутбук:

1. Выключите ноутбук и отсоедините питание.
2. Откройте крышку или отсоедините нижнюю панель для доступа к отсеку для накопителя.
3. Найдите соответствующий разъем (SATA или M.2).
4. Аккуратно установите SSD, закрепите с помощью винтов, если это требуется.
5. Соберите ноутбук и настройте BIOS/UEFI для обнаружения нового устройства.

Точное соблюдение этих рекомендаций обеспечит стабильную работу и максимальную производительность SSD в ноутбуке.
