Как работает блок питания компьютера и пк: принцип работы и устройство

Блок питания – это сердце любой компьютерной системы, превращающее электрическую энергию из розетки в нужные напряжения для всех компонентов внутри корпуса. Он не просто подаёт ток, а обеспечивает стабильность и защиту, благодаря чему процессор, видеокарта и накопители функционируют без сбоев и перегревов. Понимать, как именно такое устройство справляется с задачей преобразования и распределения энергии, полезно не только специалистам, но и обычным пользователям, желающим лучше разбираться в своем устройстве. Для более наглядного и глубокого освоения этой темы советую посмотреть видео в начале и в конце статьи – там раскрыты нюансы работы блоков питания гораздо подробнее, чем в тексте.

Как работает блок питания компьютера

Практически каждый современный блок питания пк состоит из нескольких этапов преобразования и стабилизации напряжения. Начинается всё с входного фильтра и выпрямителя, которые преобразуют переменный ток в пульсирующий постоянный. Далее следует этап сглаживания с помощью конденсаторов, после которого сигнал поступает на импульсный преобразователь или преобразователь с высокочастотным управлением.

Основные этапы работы блока питания компьютера

• Входной фильтр и выпрямитель. При подключении блока питания к сети переменного тока 220В (или другого стандартного напряжения) он сначала очищает сигнал от помех и шумов. Зачастую используют фильтры ЭМС, которые предотвращают распространение электромагнитных помех внутрь и наружу устройства. Затем переменный ток подаётся на диодный мост – выпрямитель, который преобразует его в пульсирующий постоянный ток.
• Сглаживание напряжения. Пульсирующий постоянный ток содержит пульсации, которые вредны для электронных компонентов. Для их снижения используются электролитические конденсаторы большой ёмкости, которые эффективно сглаживают колебания и обеспечивают более стабильный выходной сигнал.
• Импульсный преобразователь. Именно здесь происходит ключевое преобразование уровня напряжения. В современных блоках питания компьютерных систем применяется схема с широтно-импульсной модуляцией (ШИМ), которая эффективно регулирует выходное напряжение, минимизируя потери энергии и уменьшая нагрев элементов.
• Стабилизация и контроль выходного напряжения. Для защиты оборудования и обеспечения стабильной работы используются специальные контроллеры и схемы обратной связи. Они следят за правильностью напряжения и при необходимости регулируют работу преобразователя.
• Выходные линии и защита. На выходе блока питания получают сразу несколько напряжений – обычно +3.3 В, +5 В и +12 В, которые подаются на различные компоненты ПК. Также устройство оснащено защитами от короткого замыкания, перегрузки и перенапряжения, что значительно повышает надёжность системы в целом.

Для примера можно рассмотреть стандартный блок питания мощностью 500 Вт. При пиковых нагрузках видеокарта и процессор могут потреблять до 90% от этой мощности, и именно от блока питания зависит, насколько стабильно и долго будет работать система. Практика показывает, что качественный блок питания с эффективной схемой преобразования и многоканальными линиями питания способствует не только стабильности, но и увеличению срока службы компонентов.

Стоит обратить внимание, что в современных блоках питания используется схема Active PFC (активная коррекция коэффициента мощности), которая улучшает качество потребляемой энергии и снижает нагрузку на электросеть. Это особенно важно при использовании мощных компонентов с переменной нагрузкой, так как помогает избежать скачков напряжения и обеспечивать эффективное электропитание.

Принцип преобразования напряжения в блоке питания ПК

Большинство современных блоков питания – это импульсные источники питания (SMPS), которые используют переключение транзисторов с высокой частотой. Обычно на входе блока питания поступает переменное сетевое напряжение около 230 В переменного тока (AC). Внутри устройства оно сначала выпрямляется и сглаживается, становясь постоянным током с высоким уровнем напряжения, например порядка 310 В DC.

Этапы преобразования напряжения в блоке питания ПК

1. Выпрямление и фильтрация

   Сетевое переменное напряжение подается на диодный выпрямитель, который преобразует его в пульсирующее постоянное напряжение. После этого конденсаторы фильтрации уменьшают пульсации, создавая относительно гладкое DC напряжение высокой величины.

2. Импульсное переключение

   Далее это напряжение подается на силовой переключатель – обычно это полевой транзистор (MOSFET). Он включается и выключается с частотой в десятки или сотни килогерц. Такой режим позволяет значительно уменьшить габариты трансформатора и повысить эффективность блока питания.

3. Трансформатор с высокой частотой

   Импульсы с высокой частотой проходят через высокочастотный трансформатор, который понижают напряжение до нужного уровня. Трансформатор не только меняет величину напряжения, но и гальванически изолирует высоковольтную часть от низковольтной, обеспечивая безопасную работу всей системы.

4. Выпрямление и стабилизация на выходе

   После трансформатора питание вновь выпрямляется, но уже на низком напряжении – 12 В, 5 В, или 3.3 В, которые необходимы для работы процессора, оперативной памяти и других компонентов. На этом этапе используются диоды с быстрым восстановлением или шоттки-диоды, чтобы минимизировать потери и улучшить отклик.

5. Регулировка и обратная связь

   Для поддержания стабильного выходного напряжения блок питания использует цепочку обратной связи, которая отслеживает отклонения в параметрах нагрузки и соответственно корректирует ширину импульсов на силовом ключе.

На практике, например, при подключении мощной видеокарты, потребляющей большое количество тока на линии +12 В, система обратной связи оперативно увеличивает длительность импульсов, чтобы обеспечить стабильное напряжение несмотря на возросшую нагрузку. Это и есть практическое проявление принципа преобразования напряжения с высокой степенью контроля и быстродействия.

Важно отметить, что именно частотное преобразование и использование высокочастотного трансформатора позволили значительно уменьшить вес и размер блоков питания, что актуально для современных компактных корпусов и систем с высокой плотностью размещения компонентов.

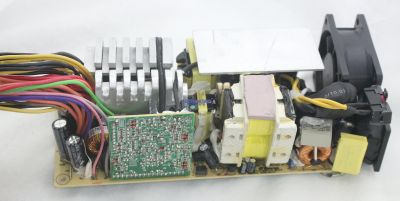

Роль и устройство основных компонентов блока питания компьютера

Для начала необходимо понять, что блок питания ПК преобразует переменный ток из розетки в несколько выходных напряжений постоянного тока, подходящих для различных частей компьютера. От качества этого преобразования напрямую зависит стабильность работы компонентов – от процессора и видеокарты до материнской платы и накопителей.

Основные компоненты блока питания и их функции

• Сетевой фильтр и предохранитель. Это первая линия защиты блока питания. Сетевой фильтр сглаживает перепады и помехи в электросети, минимизирует влияние внешних колебаний, а предохранитель защищает от перегрузок и коротких замыканий. На практике именно эти элементы часто «спасают» компьютер от серьезных повреждений при скачках напряжения.
• Выпрямитель (диодный мост). Его задача – преобразовать переменный ток в пульсирующий постоянный. Это важный этап, так как дальнейшее формирование стабильного напряжения невозможно без такого преобразования. В блоках питания высокого качества используются диоды с низким падением напряжения для повышения КПД.
• Фильтры сглаживания. Здесь применяется конденсаторы большой ёмкости, которые уменьшают пульсации выпрямленного напряжения, обеспечивая более ровное напряжение на выходе. Если в блоке питания заметны значительные пульсации, это может привести к нестабильной работе ПК и даже сбоям в работе компонентов.
• Инвертор и трансформатор. В современных импульсных блоках питания переменное напряжение сначала понижается или повышается с помощью трансформатора, который работает на высоких частотах. Высокочастотный трансформатор позволяет сделать устройство более компактным и эффективным, по сравнению с трансформаторами линейных блоков питания. Этот элемент играет ключевую роль в регулировке выходных параметров.
• Стабилизаторы. Стабилизаторы обеспечивают постоянство напряжений на выходах. В зависимости от конструкции блока питания, это могут быть линейные стабилизаторы или более современные импульсные регуляторы (DC-DC конвертеры). В случае сбоя этого элемента возможны перепады напряжения, что негативно сказывается на работе чувствительных элементов компьютера.
• Система управления и защиты. Современные блоки питания оснащены встроенной электроникой, которая контролирует все рабочие параметры: напряжение, ток, температуру. Эта система автоматически отключает питание при перегрузке, коротком замыкании, перегреве. Опыт показывает, что наличие качественной защиты значительно увеличивает срок службы ПК и снижает риск повреждения компонентов при неожиданной нестабильности сети.
• Выходные разъёмы и кабели. Всё разнообразие кабелей с разными типами коннекторов предназначено для подключения к различным компонентам компьютера. Не редкость, что при повреждении или недостаточной мощности кабелей происходят сбои. Практически всегда советую использовать оригинальные или сертифицированные кабели и соблюдать правила подключения.

Рассмотрим на конкретном примере: если блок питания рассчитан на 500 Вт и оснащён качественным фильтром, стабилизацией и защитой, он сможет надежно снабжать системный блок, включая мощную видеокарту и процессор, не допуская критических перепадов напряжения. При этом важна не только мощность, но и качество компонентов внутри: например, использование конденсаторов японского производства часто избавляет от перегрева и преждевременного выхода из строя блока.

Таким образом, каждый элемент блока питания играет свою жизненно важную роль. Игнорировать специфику их работы не рекомендуется, особенно если стоит задача обеспечить долговременную и стабильную работу вычислительной системы.

Системы защиты и стабилизации в современных компьютерных блоках питания

Современные блоки питания для ПК оснащены комплексными системами защиты и стабилизации, которые обеспечивают надежную и безопасную работу устройства. Это особенно важно для сохранности компонентов компьютера и предотвращения сбоев в работе.

Основные функции таких систем включают контроль напряжения, токов и температуры, что позволяет минимизировать риски перегрузок, коротких замыканий и перегрева. Благодаря этому блок питания поддерживает стабильное питание даже при нестабильном электроснабжении.

Ключевые системы защиты и стабилизации

• OVP (Over Voltage Protection) – защита от перенапряжения, предотвращает подачу высокого напряжения на компоненты.
• UVP (Under Voltage Protection) – защита от пониженного напряжения, стабилизирует питание при снижении входного напряжения.
• OCP (Over Current Protection) – ограничение тока, предотвращает перегрузки и повреждения из-за высокого тока.
• SCP (Short Circuit Protection) – защита от короткого замыкания, моментально отключает питание при КЗ.
• OTP (Over Temperature Protection) – защита от перегрева, выключает блок питания при превышении безопасной температуры.
• Стабилизация напряжения реализуется через высокочастотные преобразователи и современную электронику, обеспечивая ровный выходной сигнал.

Интеграция этих систем значительно увеличивает срок службы блока питания и компьютера в целом, повышая надежность эксплуатации в разных условиях работы.
