Куда подключать провод монитора к компьютеру и как правильно вставить кабель

Чтобы дисплей начал показывать изображение, нужно знать, в какой порт системного блока вставлять кабель и как найти нужный разъём – ведь сейчас существуют разные интерфейсы и разъёмы, такие как HDMI, DisplayPort или VGA. Важно не только правильно соединить устройство с видеокартой, но и убедиться, что кабель плотно закреплён. Для тех, кто хочет разобраться подробнее и увидеть процесс наглядно, советуем обязательно посмотреть прилагаемые видео в начале и в конце статьи – там всё показано максимально понятно и без лишних сложностей.

Основные видеовыходы компьютера для подключения монитора: HDMI, DisplayPort, DVI и VGA

Монитор подключается к видеовыходу на видеокарте или материнской плате (если используется встроенное видео), и важно выбрать интерфейс, который обеспечит максимальную совместимость и качество. Ниже я подробно разбираю основные виды разъёмов, с которыми чаще всего сталкиваюсь в своей практике.

HDMI (High-Definition Multimedia Interface)

HDMI – это самый распространённый современный видеовыход, который обеспечивает передачу как видео, так и аудио по одному кабелю. В компьютерной сфере HDMI используется практически повсеместно. Вставить кабель от монитора в компьютер с HDMI очень просто – он имеет компактный прямоугольный разъём и фиксируется плотно, благодаря защёлкам на коннекторе.

Преимущества HDMI:

• Поддержка разрешений вплоть до 4K при 60 Гц и выше (зависит от версии HDMI).
• Передача цифрового аудиосигнала вместе с видео.
• Широкая совместимость с большинством современных мониторов и ноутбуков.

На практике встречал случаи, когда HDMI выбран как основной интерфейс из-за удобства и качества передачи картинки. Многие игровой или офисный монитор комплектуются именно этим разъёмом, что упрощает подключение.

DisplayPort

DisplayPort часто используется в профессиональной и игровой среде, особенно если необходимы высокие частоты обновления и разрешение. В отличие от HDMI, DisplayPort изначально ориентирован на передачу видео высокого качества и поддерживает множество функциональных возможностей, таких как мультиэкранные конфигурации через один разъём.

Особенности DisplayPort:

• Поддержка разрешения до 8K и частоты обновления выше 60 Гц.
• Возможность подключения нескольких мониторов к одному разъёму (Multi-Stream Transport).
• Цифровой интерфейс, обеспечивающий чистое изображение без потерь.

На практике, когда требуется подключение мощного монитора с большой диагональю или высокой частотой, а также при сборке рабочих станций, я всегда советую использовать именно DisplayPort. Это особенно актуально для графических дизайнеров и геймеров.

DVI (Digital Visual Interface)

DVI – это более старый цифровой интерфейс, который всё ещё встречается в офисных и домашних компьютерах. Он обеспечивает передачу видео без сжатия, но не поддерживает аудиосигнал. Существует несколько видов DVI: DVI-D (только цифровой сигнал), DVI-A (аналоговый) и комбинированный DVI-I.

Основные моменты при использовании DVI:

• Поддержка разрешений до 1920x1200 обычно, есть варианты для более высоких разрешений.
• Подходит для подключения к старым мониторам с цифровыми входами.

В моей практике DVI часто применяется для подключения монитора с разрешением Full HD или чуть выше, когда нет необходимости в аудиосигнале по кабелю. Он надёжно обеспечивает стабильное качество картинки и не требует переходников в большинстве случаев.

VGA (Video Graphics Array)

VGA – это аналоговый интерфейс, который сегодня считается устаревшим, но иногда встречается в старых компьютерах и мониторах. Сигнал передается в аналоговом виде, что негативно сказывается на качестве изображения, особенно на больших разрешениях.

Основные характеристики VGA:

• Максимальное поддерживаемое разрешение обычно не превышает 1920x1080, и то с некоторым ухудшением качества.
• Аналоговый сигнал восприимчив к помехам и искажениям изображения.
• Часто требует отдельного аудиокабеля, так как звук по VGA не передается.

В качестве технический специалист, я рекомендую избегать использования VGA для современных мониторов. Но если другой разъём недоступен, подключение VGA остаётся рабочим вариантом. Важно учитывать, что качество картинки будет уступать цифровым интерфейсам.

Как правильно определить видеовыход на видеокарте и выбрать соответствующий кабель для монитора

Современные видеокарты оснащены несколькими типами видеовыходов, и выбор правильного разъема и кабеля напрямую влияет на качество изображения и стабильность работы монитора. Прежде всего, важно визуально определить, какие именно видеовыходы присутствуют на вашей видеокарте, так как они могут различаться по форме, функциональности и поддерживаемым технологиям.

Наиболее распространенными видеовыходами являются HDMI, DisplayPort, DVI и VGA. Каждый из них имеет свои особенности и рекомендуются для разных сценариев использования. Определив тип разъема, необходимо подобрать подходящий кабель, обеспечивающий оптимальную передачу сигнала.

Определение видеовыхода на видеокарте

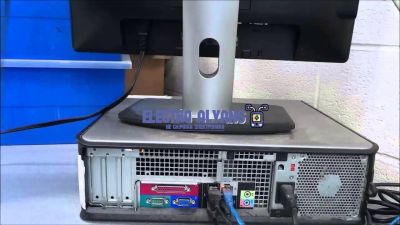

Для начала рекомендуется внимательно осмотреть заднюю панель системного блока или ноутбука, где обычно расположены видеовыходы. Вот основные варианты и их визуальные признаки:

• HDMI – плоский, широкий разъем с суженным верхним краем. Широко используется благодаря поддержке как видео, так и аудио в одном кабеле. Поддерживает высокие разрешения и частоты обновления.
• DisplayPort – похожий на HDMI, но с одним скошенным углом. Обеспечивает более высокую пропускную способность и поддерживает функции, важные для профессиональных мониторов и геймерских решений.
• DVI – крупный прямоугольный разъем с множеством небольших контактов. Может быть DVI-I, DVI-D или DVI-A, что отражает возможность передачи аналогового или цифрового сигнала. Эта технология уже считается устаревшей, но встречается на старых устройствах.
• VGA – трехрядный разъем с 15 контактами, характерный для аналогового сигнала. В современных системах редко используется из-за низкого качества передачи изображения и ограниченного разрешения.

Для практического определения рекомендуется сравнивать разъемы с документацией к видеокарте или монитору. Если доступ к документации отсутствует, можно поискать модель видеокарты в интернете для точного выявления доступных выходов и их характеристик.

Выбор кабеля для монитора

Правильный выбор кабеля зависит от видеовыхода видеокарты и входа монитора. Часто монитор и видеокарта имеют несколько вариантов подключения, но использование «родного» интерфейса обеспечит наилучшее качество.

1. Кабель HDMI – оптимален для большинства современных мониторов. Поддерживает разрешения от Full HD вплоть до 4K и выше, а также передает звук. Кабель хорошо защищен от помех, что снижает вероятность искажений сигнала.
2. Кабель DisplayPort – рекомендуется для мониторов с высокими требованиями к частоте обновления (например, 144 Гц и выше) и разрешению вплоть до 8K. DisplayPort также поддерживает технологию MST (мультистрим-трансмиттер) для подключения нескольких дисплеев.
3. Кабель DVI – подходит для цифровой передачи изображения в разрешениях до 2560?1600 пикселей. Не передает звук, поэтому если монитор оснащен динамиками – их нужно подключать отдельно.
4. Кабель VGA – используется в исключительных случаях при наличии только аналоговых выходов. Максимальное рекомендуемое разрешение ограничено, изображение может быть нечетким и подвержено помехам.

Важно учитывать длину кабеля: при больших расстояниях (свыше 3-5 метров) рекомендуется использовать кабели с усилителями или экранированием, чтобы минимизировать потерю сигнала и шумы. Также стоит избегать переходников, если возможно – они могут снижать качество и стабильность соединения.

Если видеокарта и монитор имеют разные типы разъемов, целесообразно использовать переходные кабели или конвертеры, но с пониманием, что некоторые функции (например, поддержка HDR или высокая частота обновления) могут частично или полностью потеряться.

Подключение монитора к материнской плате: особенности встроенного видеовыхода и совместимость с внешними устройствами

Встроенный видеовыход на материнской плате предназначен для подключения монитора без необходимости использования отдельной видеокарты. Чаще всего такие выходы представлены в виде HDMI, DisplayPort, DVI или VGA. Важно учитывать, что встроенное видеоядро функционирует только при установленном процессоре с интегрированной графикой.

При выборе способа подключения монитора необходимо ориентироваться на доступные порты на материнской плате и соответствие кабелей и разъемов монитора. Для оптимальной работы и совместимости стоит использовать современные цифровые интерфейсы (HDMI или DisplayPort), что обеспечивает лучшее качество изображения и поддержку высоких разрешений.

Ключевые особенности подключения монитора к материнской плате:

• Встроенный видеовыход работает при наличии интегрированной графики в процессоре.
• Совместимость зависит от типа видеовыхода на плате и входа на мониторе.
• Цифровые интерфейсы предпочтительнее для качественного изображения (HDMI, DisplayPort).
• Аналоговые интерфейсы (VGA) устарели и могут ограничивать качество.
• Подключение через видеокарту
