Куда должны дуть вентиляторы в корпусе компьютера и как правильно направить поток воздуха

Чтобы компьютер не перегревался и работал стабильно, важно правильно настроить направление воздушных потоков внутри корпуса. Вентиляторы должны грамотно прогонять воздух – одни нагнетают свежий, другие выталкивают горячий, обеспечивая оптимальное охлаждение компонентов. Неправильное расположение или направление вращения лопастей может привести к застою горячего воздуха и повышению температуры. Для тех, кто хочет разобраться глубже и увидеть наглядные примеры, советуем обязательно посмотреть видео в начале и конце статьи – там рассказывают и показывают всё максимально доходчиво.

Куда должны дуть вентиляторы в корпусе компьютера

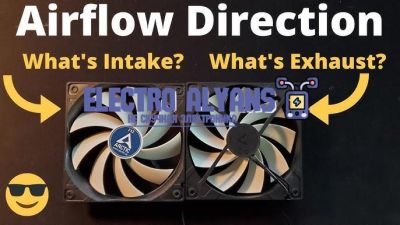

В современных корпусах, как правило, используются два основных типа вентиляторов – засасывающие и выдувающие. Засасывающие вентиляторы втягивают прохладный воздух снаружи внутрь корпуса, а выдувающие – выталкивают нагретый воздух наружу. Правильная организация этих потоков способствует постоянному обновлению воздуха и снижению температуры внутри корпуса.

Расположение и направления вентиляторов в корпусе

Фронтальные вентиляторы обычно устанавливаются в передней части корпуса и направлены внутрь. Их задача – засасывать прохладный воздух с улицы и подавать его на комплектующие, особенно на видеокарту и накопители. Важно, чтобы они не создавали турбулентность и обеспечивали равномерный поток.

Верхние вентиляторы рекомендуется направлять вверх и наружу. Теплый воздух, поднимающийся от нагретых деталей, естественным образом выходит через верхние отверстия корпуса. Таким образом, верхние вентиляторы выдувают нагретый воздух, предотвращая его застой под крышкой корпуса.

Задний вентилятор – ключевой компонент системы охлаждения. Обычно его направляют наружу, чтобы эффективно удалять горячий воздух из зоны процессора. Расположение близко к CPU позволяет быстро отводить тепло, не создавая обратного потока воздуха.

• Снизу корпуса – редко, но иногда используются вентиляторы, втягивающие холодный воздух, особенно при наличии у корпуса соответствующих вентиляционных отверстий и фильтров. Такой подход эффективен для охлаждения видеокарт, если корпус стоит на столе.
• С боковой панели – вентиляторы в боковых крышках корпусных систем встречаются реже, но их можно направлять внутрь для подсоса холодного воздуха непосредственно к видеокарте или процессору. Но важно учитывать, что они могут нарушить общий корректный поток воздуха, если не сбалансированы с остальными вентиляторами.

При настройке вентиляции учитывайте баланс между количеством входящего и выходящего воздуха. Если в системе слишком много вентиляторов, втягивающих воздух, но недостаточно тех, что его выдувают, внутри корпуса будет повышенное давление, что не всегда эффективно. И наоборот, дефицит входящего потока приводит к недостаточному охлаждению.

Принципы организации воздушного потока внутри компьютерного корпуса

Организация воздушного потока: основные правила

• Вентиляторы на входе ( intake fans ) размещаются преимущественно на передней панели корпуса и в нижней его части. Их задача – подавать в корпус прохладный воздух извне. Этот свежий воздух направляется к компонентам, где происходит повышение температуры.
• Вентиляторы на выходе ( exhaust fans ) обычно монтируются на задней панели и верхней части корпуса. Они удаляют нагретый воздух изнутри и тем самым поддерживают постоянное движение воздушного потока.
• Важна сбалансированность количества и производительности вентиляторов на входе и выходе. Например, если на входе стоит один вентилятор с производительностью 50 кубометров в час, то на выходе лучше разместить вентилятор сопоставимой мощности для обеспечения эффективного циркулирования воздуха.
• Следует учитывать особенности корпуса: наличие фильтров на входных отверстиях предотвращает попадание пыли, но одновременно снижает эффективность подачи воздуха, что требует увеличения мощности вентиляторов для компенсации.

Важно избегать бесконтрольного размещения вентиляторов, когда они создают турбулентность и мешают равномерному распределению воздушного потока. Например, установка нескольких вентиляторов с направлением воздуха в разные стороны внутри корпуса может привести к парусности, когда поток воздуха «бьется» между собой, теряя эффективность охлаждения.

Оптимальное расположение и направление вентилятора процессора для эффективного охлаждения

Большинство кулеров для процессоров спроектированы таким образом, что вентилятор затягивает воздух с одной стороны и выталкивает его через радиатор с другой. Важно правильно ориентировать вентилятор, чтобы поток воздуха совпадал с общей циркуляцией внутри корпуса, иначе эффективность охлаждения значительно снизится.

Оптимальное направление вентилятора процессора

В стандартной конфигурации системного блока воздух обычно поступает через переднюю панель корпуса (как правило, это впускные вентиляторы) и выходит через заднюю и верхнюю панели (вытяжные вентиляторы). Вентилятор процессора должен создавать поток воздушного потока в том же направлении – обычно это выдув (выдувает воздух из радиатора).

• Впуск воздуха: вентилятор должен 'втягивать' прохладный воздух с передней стороны радиатора.
• Выдув тепла: выходящий воздух должен свободно покидать радиатор и направляться в сторону вытяжных вентиляторов корпуса.

Такое расположение обеспечивает последовательный воздушный поток, который не создает зон отраженного горячего воздуха, что часто случается при неправильной ориентации кулера. Например, если вентилятор процессора дует в сторону передней панели, а корпусные вентиляторы настроены на выдув с тыла и верха, горячий воздух будет циркулировать внутри корпуса, мешая охлаждению.

Примеры эффективного размещения вентилятора CPU в типичных системах

1. Башенный кулер с вертикальным радиатором
   В большинстве башенных кулеров вентилятор монтируется сбоку радиатора. В этом случае вентилятор должен забирать воздух из зоны передней панели корпуса и направлять его через радиатор к тыловому вытяжному вентилятору. При такой схеме достигается стабильный поток прохладного воздуха и эффективный отвод тепла.
2. Кулеры с горизонтальным радиатором
   В системах с ограниченным пространством часто встречаются низкопрофильные кулеры с горизонтальным радиатором. Здесь вентилятор обычно дует вниз, прямо на радиатор, сбрасывая тепло в сторону боковой панели корпуса, где обычно установлены дополнительные вентиляторы для выдува воздуха.
3. Кулеры с несколькими вентиляторами
   В некоторых продвинутых системах применяются кулеры с двумя вентиляторами – один втягивает воздух спереди, другой выдувает сзади. Такое решение увеличивает объём проходящего воздуха и улучшает теплообмен.

Практические советы по монтажу и проверке направления

• Определить направление потока воздуха вентилятора можно по стрелкам на корпусе вентилятора. Обычно производители наносят их на боковой стороне.
• Перед установкой кулера убедитесь, что направление воздушного потока совпадает с общей циркуляцией корпуса.
• При тестировании работы системы обратите внимание на температуру процессора в стресс-тестах. Резкое снижение температуры говорит о правильной ориентации вентилятора и оптимальном охлаждении.
• Неправильно установленный вентилятор процессора может увеличить температуру на 5-10 градусов по сравнению с правильной установкой, что негативно влияет на стабильность работы и долговечность компонентов.

Роль корпусных вентиляторов в отводу горячего воздуха и поддержании общего микроклимата

Правильное направление потока воздуха позволяет избежать перегрева компонентов, повысить стабильность работы и продлить срок службы оборудования. Вентиляторы должны создавать сбалансированный микроклимат, вытягивая горячий воздух изнутри и направляя прохладный извне.

Основные функции корпусных вентиляторов

• Отвод горячего воздуха – удаление нагретого воздуха, который выделяется при работе процессора, видеокарты и других компонентов.
• Подача свежего воздуха – обеспечение притока прохладного воздуха для эффективного охлаждения.
• Создание равномерного воздушного потока – предотвращение застойных зон и перегрева отдельных участков корпуса.
• Снижение температуры компонентов – уменьшение риска термического троттлинга и сбоев в работе.

Оптимальное направление вентиляторов

1. Передние и нижние вентиляторы – обычно направлены на забор прохладного воздуха внутрь корпуса.
2. Задние и верхние вентиляторы – служат для выдува горячего воздуха из корпуса наружу.
3. Важно добиться сбалансированного давления воздуха, чтобы поток был непрерывным и эффективным.

Таким образом, корпусные вентиляторы обеспечивают поддержание комфортного микроклимата в компьютере, способствуют стабильной работе и максимальной производительности системы.
