В чем отличие чипсетов материнской платы и в чем разница между чипсетами материнских плат

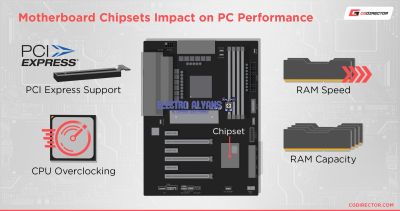

Наборы микросхем, которые устанавливаются на материнские платы, существенно влияют на производительность и функционал компьютера, определяя, какие процессоры, оперативную память и устройства хранения информации можно подключить. Эти элементы отличаются по своей архитектуре, поддерживаемым технологиям и возможностям расширения, что делает одни варианты более подходящими для игр, а другие – для рабочих станций или обычных офисных конфигураций. Чтобы разобраться во всех тонкостях и понять, чем именно один набор отличается от другого, советую в начале и в конце статьи посмотреть прикреплённые видео – там тема раскрыта гораздо глубже и нагляднее.

Архитектурные особенности современных чипсетов и их влияние на совместимость с процессорами

Главное отличие чипсетов разных поколений заключается в обновленных контроллерах и коммуникационных шинах, которые напрямую влияют на поддержку процессоров с различными микроархитектурами и интерфейсами. Например, изменение структуры линий PCIe или внедрение новых стандартов памяти DDR существенно меняют возможности системы.

Эволюция архитектуры чипсетов и поддержка процессоров

Изначально чипсет состоял из двух крупных частей – северного и южного моста. Северный мост отвечал за высокоскоростные интерфейсы: процессор, оперативную память, видеокарту. Южный мост управлял периферией и накопителями. С развитием технологий, например, с интеграцией контроллера памяти непосредственно в сам процессор, роль северного моста сильно изменилась. В современных системах многие функции северного и южного мостов объединены в один чипсет или даже часть процессора.

Эта архитектурная трансформация вызывает различия в совместимости. Так, для одних процессоров критична поддержка определенного поколения PCIe, наличие встроенного интерфейса к оперативной памяти DDR4 или DDR5, а также поддержка сменных технологий энергопитания.

• Совместимость с поколениями процессоров: К примеру, чипсеты последних поколений поддерживают процессоры с архитектурой, которые обладают микрокодом для улучшенного управления производительностью, энергопотреблением и безопасностью. Устаревшие чипсеты не могут обеспечить такой уровень взаимодействия.
• Интерфейс интерфейсов: Поддержка различных версий PCI Express (PCIe 3.0, 4.0, 5.0) влияет на скорость обмена данными между процессором и видеокартой или накопителями. Чипсет с устаревшим интерфейсом ограничит возможности современного процессора и видеокарты.
• Типы и частоты памяти: Поддержка оперативной памяти DDR4 или DDR5, а также максимальная частота – важные параметры, которые тесно связаны с архитектурой чипсета. Если процессор рассчитан на DDR5, но чипсет поддерживает только DDR4, это приведет к ограничению производительности.

На практике я не раз сталкивался с ситуацией, когда при обновлении процессора на новое поколение старый чипсет не позволял полностью раскрыть потенциал ЦП из-за устаревшей схемотехники и ограничений по питанию. Например, смена с процессора поколения с 8 ядрами на 12-ядерный центральный процессор требовала перехода на новую модель чипсета, чтобы обеспечить необходимую подачу электроэнергии и поддержку новых инструкций.

Эффекты архитектурных изменений на пользователей

Понимание архитектурных различий чипсетов становится особенно актуальным при выборе материнской платы для конкретного процессора. При отсутствии соответствующей поддержки часть функций может быть недоступна, а стабильность работы – снижена. Еще одна важная часть – BIOS и микрокод чипсета, которые должны регулярно обновляться для поддержки новых процессоров и устранения совместимых ошибок.

Также стоит учитывать, что даже если соединение физически возможно, функциональные ограничения архитектуры чипсета могут ограничить работу многопоточных технологий, встроенной графики или энергоэффективных режимов. Часто производители ужасаются совместимости не из-за сокета, а из-за архитектурных ограничений именно чипсета.

В итоге, чтобы обеспечить максимальную совместимость и использование потенциала процессора, нужно смотреть не только на чипсет, но и учитывать его архитектурные особенности, которые могут существенно различаться даже у моделей в одной линейке. Это и есть основное отличие чипсетов материнских плат, из-за которого неправильно подобранная плата становится узким горлышком в системе.

Различия в поддержке интерфейсов и периферийных устройств у чипсетов различных поколений

Чипсет материнской платы играет ключевую роль в формировании набора интерфейсов и периферии, доступных системе. С каждым новым поколением инженеры расширяют возможности чипсетов, интегрируя поддержку более современных стандартов передачи данных и новых устройств, что напрямую влияет на производительность и функциональность ПК.

Например, чипсеты ранних поколений ориентировались в основном на поддержку интерфейсов PCI и SATA II, тогда как современные решения предлагают поддержку USB 3.2 Gen2x2, PCIe 4.0 и NVMe SSD. Это проявляется не только в пропускной способности, но и в совместимости с современными периферийными устройствами, буферной задержкой и энергоэффективностью работы.

Основные отличия в поддерживаемых интерфейсах

• PCI Express: Одно из важнейших изменений – это версия PCIe, которую поддерживает чипсет. В ранних поколениях доминировала PCIe 2.0 с пропускной способностью 5 ГТ/с на линию, в то время как современные чипсеты обеспечивают PCIe 4.0 и даже PCIe 5.0. Пример из практики – использование NVMe SSD: при PCIe 3.0 скорость ограничена приблизительно 3500 МБ/с, а при PCIe 4.0 накопители способны достигать 7000 МБ/с.
• USB-порты: Поддержка USB также прогрессировала. На борту старых чипсетов можно найти USB 2.0 и USB 3.0 (3.1 Gen1), в новых – USB 3.2 Gen2x2 с пропускной способностью до 20 Гбит/с и USB4, что обеспечивает значительно более быструю передачу данных при подключении внешних накопителей или аксессуаров.
• SATA-интерфейсы: Ранние материнские платы с чипсетами поддерживали преимущественно SATA II (3 Гбит/с). Начиная с определённых поколений появилась поддержка SATA III (6 Гбит/с), что стало стандартом для современных накопителей HDD и SSD, обеспечивая лучшую совместимость и скорость.

Различия в поддержке периферийных устройств

Чипсеты разных поколений влияют не только на интерфейсы, но и на количество и типы периферийных устройств, которые можно подключить напрямую к материнской плате. Новые чипсеты расширяют возможности интеграции:

1. Сетевая подсистема: В старых решениях чаще использовались Gigabit Ethernet контроллеры с ограниченной функциональностью. Современные чипсеты интегрируют поддержку 2.5G, 5G или даже 10G Ethernet, дополнительно позволяя использовать аппаратное ускорение обработки трафика.
2. Аудиокодеки и интерфейсы: Возможности чипсета по работе с аудиоустройствами тоже развиваются. Многие современные решения уже встроены с поддержкой Hi-Res аудио стандартов, обеспечивая более качественную передачу звука без необходимости в дополнительных внешних аудиокартах.
3. Поддержка многоканальных конфигураций памяти: Старые чипсеты имели ограничения на количество каналов ОЗУ и типы поддерживаемой памяти. Новые поколения расширили поддержку до четырехканальной архитектуры DDR4 и DDR5, что повышает пропускную способность и общую производительность системы.

Практические наблюдения

В реальных условиях работы система на современном чипсете значительно выигрывает в скорости отклика и мультизадачности за счет расширенных интерфейсов и увеличенного количества линий PCIe для подключения видеокарт и NVMe накопителей. Например, при сборке игрового ПК или рабочей станции важно обращать внимание именно на эти характеристики, поскольку они напрямую влияют на производительность и расширяемость.

И наоборот, использование устаревших чипсетов ограничивает возможности модернизации, снижает скорость обмена данными между компонентами и ограничивает выбор периферии. При выборе материнской платы важно учитывать именно поддержку тех интерфейсов и устройств, которые нужны для конкретных задач.

Энергопотребление и тепловой режим чипсетов как фактор выбора материнской платы

Энергопотребление чипсетов значительно влияет на общую эффективность работы материнской платы и системы в целом. Более экономичные чипсеты обеспечивают стабильную работу при низком энергопотреблении, что важно для снижения затрат и повышения надежности компонентов.

Тепловой режим чипсетов напрямую связан с их энергопотреблением и технологией производства. Перегрев может привести к снижению производительности и нестабильной работе, поэтому качественное охлаждение чипсета – обязательный элемент выбора материнской платы.

Ключевые моменты при выборе с учетом энергопотребления и теплового режима

• Низкое энергопотребление способствует снижению общей температуры системы и уменьшению шума от вентиляторов.
• Современные чипсеты часто оснащены энергосберегающими режимами, что увеличивает срок службы железа.
• Хорошее охлаждение чипсета предотвращает перегрев и обеспечивает стабильную работу под высокой нагрузкой.
• Выбор материнской платы должен учитывать оптимальное сочетание энергопотребления и теплового баланса для целевых задач пользователя.
