Куда вставляется видеокарта в материнскую плату: куда вставлять видеокарту в материнскую и куда подключить видеокарту в материнку

При сборке компьютера важным этапом становится установка видеокарты в специальный разъем на материнской плате, который отвечает за передачу графических данных. Чтобы устройство работало корректно и не возникло проблем с совместимостью, нужно точно знать, куда и каким образом вставлять этот компонент. Обычно видеокарта подключается к длинному слоту PCI Express x16, но нюансов и особенностей достаточно много – от правильной ориентации до дополнительного питания. Для того чтобы лучше разобраться во всех деталях и избежать ошибок, рекомендуем обязательно посмотреть обучающие видео в начале и в конце этой статьи – там тема раскрыта более наглядно и понятно.

Куда вставляется видеокарта в материнскую плату: технические детали установки

В зависимости от конкретной модели материнской платы количество и расположение слотов PCIe может различаться, но у любой современной платы для игровой или рабочей станции наиболее производительный слот графического адаптера находится ближе всего к процессорному разъему. Именно туда и нужно вставлять видеокарту, чтобы добиться оптимального уровня производительности и стабильности.

Как правильно вставить видеокарту в материнскую плату

Чтобы понять, куда вставлять видеокарту в материнскую плату, необходимо сначала изучить расположение разъемов PCIe. Основные технические моменты:

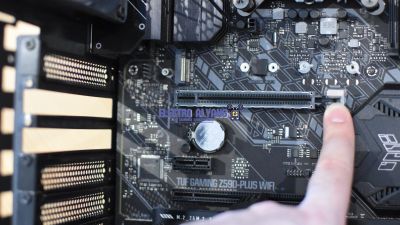

• Определение слота PCI Express x16. Это длинный слот, обычно окрашенный в цвет, который заметно выделяется на фоне других PCI или PCIe x1 разъемов. Видеокарта занимает по длине практически весь слот.
• Подготовка корпуса и материнской платы. Перед установкой необходимо отключить питание компьютера, снять боковую панель корпуса для доступа к плате. Некоторые корпуса имеют специальные вырезы или крепежи для видеокарты, которые нужно освободить.
• Аудиовизуальная проверка совместимости. Убедитесь, что длина видеокарты подходит к корпусу – в некоторых случаях слишком длинные модели требуют дополнительного пространства или изменённых креплений.
• Фиксация видеокарты в слоте. При аккуратном нажатии видеокарта должна войти в слот плотно и без усилий. Обычно в конце слота находится защёлка, которая фиксирует разъём - не забудьте проверить её защёлкивание.
• Подключение дополнительного питания видеокарты. Многие современные графические адаптеры требуют дополнительное подключение питания через 6- или 8-контактные разъемы от блока питания. Без этого видеокарта не сможет работать стабильно.

Практические советы по выбору слота для установки видеокарты

В моей практике встречались случаи, когда пользователи вставляли видеокарту в неправильный слот PCIe – например, PCIe x1 или даже в PCI. Это приводило к значительному снижению производительности или полной невозможности загрузить систему. Поэтому использование именно слота PCI Express x16 является обязательным.

Если на материнской плате имеется несколько таких слотов, лучше использовать первый (ближайший к процессору). Второй и третий слоты часто работают с меньшей пропускной способностью (x8, x4) или подключены к другим шинам. При установке двух видеокарт в режиме SLI или CrossFire важно ознакомиться с документацией платы, чтобы понимать оптимальное распределение слотов.

Не забывайте, что видеокарта физически занимает несколько слотов расширения в корпусе, поэтому убедитесь, что соседние слоты и корпуса располагаются так, чтобы не мешать установке и не перекрывали вентиляционные отверстия.

Обзор слотов PCI Express x16 и их роль в подключении видеокарты

PCI Express (PCIe) – это интерфейс, который пришёл на смену устаревшим стандартам и обеспечивает высокоскоростную связь между видеокартой и остальными компонентами системы. На практике основной слот PCIe x16 располагается в верхней части материнской платы и отличается по длине от других слотов PCIe, что позволяет вставить видеокарту только туда, куда она предназначена.

Особенности и вариации слотов PCIe x16

Слоты PCI Express бывают разных версий и длины, но для подключения видеокарты чаще всего важен именно разъем x16, который физически длиннее и имеет 16 линий передачи данных. Именно поэтому при поиске ответа на вопрос, куда подключить видеокарту в материнку, нужно ориентироваться именно на слот PCIe x16. Другие варианты PCIe – x1, x4, x8 – либо используются для дополнительных карт расширения, либо обеспечивают меньшее количество линий, что не подходит для видеокарт с высокими требованиями.

• Версия слота: PCIe 3.0, 4.0 и 5.0 – различаются максимальной пропускной способностью. Например, PCIe 3.0 x16 обеспечивает до 16 ГБ/с, а PCIe 4.0 уже до 32 ГБ/с, что влияет на производительность в играх и профессиональных приложениях.
• Совместимость: видеокарты обычно совместимы с разными версиями PCIe, однако скорость работы может ограничиваться версией слота, в который вставляют видеокарту.
• Физическое расположение: на большинстве материнских плат один слот PCIe x16 занимает верхнюю позицию – именно его и используют для подключения основной видеокарты.

Практические рекомендации по вставке видеокарты

При установке видеокарты важно правильно определить, куда вставлять видеокарту в материнскую плату. Оптика с первого взгляда очевидна: нужно расположить видеокарту в самый длинный слот PCIe x16. При этом следует убедиться, что перед установкой отключен блок питания, а в корпусе достаточно места для видеокарты, учитывая её габариты и длину.

В некоторых случаях в материнской плате может быть несколько слотов PCIe x16, например, для конфигураций с несколькими видеокартами. Однако не каждый из них работает с полной пропускной способностью ?16; часто второй слот ограничен режимом ?8 или ?4. Поэтому видеокарту желательно устанавливать в верхний слот, чтобы обеспечить максимальную производительность и стабильность.

Как правильно ориентировать и закреплять видеокарту в слоте материнской платы

Перед установкой необходимо убедиться, что слот и видеокарта очищены от пыли и никаких препятствий нет. Важный момент: контакты видеокарты должны совпадать с разъёмом, а корпус видеокарты – чётко располагаться параллельно материнской плате. Ни в коем случае нельзя вставлять видеокарту «наискось» или прилагать излишнее усилие без соответствующего выравнивания.

Пошаговый порядок установки видеокарты

1. Ориентировка видеокарты. Плата видеокарты имеет разъём с одной стороны (золотистые контакты) и крепёжные отверстия с другой стороны. Видеокарта устанавливается таким образом, чтобы разъём плотно вошёл в слот PCI Express х16, а крепёжные винты совпали с отверстиями корпуса.
2. Подготовка слота. Перед установкой необходимо открыть фиксатор слота на материнской плате: обычно это небольшой пластиковый рычажок в конце PCIe слота, который защёлкивается после вставки карты.
3. Вставка видеокарты. Аккуратно и ровно вставляйте видеокарту в слот, пока защёлка не зафиксируется сама или не потребуется лёгкое усилие. Важно обеспечивать параллельность платы видеокарты и материнской платы – она не должна наклоняться.
4. Закрепление винтами. После установки видеокарты следует закрепить её к корпусу системного блока с помощью винтов на крепёжной панели. Это важно для предотвращения смещения и повреждений при транспортировке или вибрациях.
5. Подключение дополнительного питания. Если видеокарта требует дополнительного питания (6- или 8-контактные разъёмы), кабели от блока питания необходимо подключить консистентно, избегая чрезмерного натяжения проводов.

На практике я неоднократно видел ошибки, когда пользователи пытались вставлять видеокарту в более короткие слоты PCIe x1 или x4. Это приводит к тому, что карта не фиксируется и не работает. Также неверная ориентация без выравнивания может повредить контакты. Пример технической рекомендации: всегда проверяйте визуально расположение слота PCIe x16 – если в корпусе системного блока есть несколько слотов, верхний обычно предназначен именно для видеокарты.

При правильной установке видеокарты в материнскую плату обеспечивается надёжность контакта и стабильность работы видеоускорителя. Важно фиксировать видеокарту с помощью винтов, так как она может иметь немалый вес – это предотвратит микроповреждения разъёма и саму деформацию платы в дальнейшем.

Подключение дополнительного питания к видеокарте: что нужно знать при монтаже

Для правильной работы современных видеокарт часто требуется дополнительное питание, помимо слота PCIe на материнской плате. Подключение дополнительного питания обеспечивает стабильную работу и предотвращает перегрузки системы.

Важно использовать соответствующие разъемы и соблюдать полярность, чтобы избежать повреждений оборудования и проблем с производительностью.

Основные рекомендации при подключении дополнительного питания к видеокарте

• Используйте только оригинальные кабели и разъемы от блока питания, предназначенные для видеокарты.
• Проверяйте количество и тип необходимых разъемов (6-pin, 8-pin или их комбинации) в зависимости от модели видеокарты.
• Подключайте кабели плотно и до упора, чтобы избежать неплотного контакта и возможных коротких замыканий.
• Никогда не используйте переходники низкого качества или несертифицированные устройства для подключения питания.
• Учитывайте мощность блока питания и подключайте видеокарту только к тому блоку, который способен обеспечить нужный ток.
• Перед монтажом отключайте питание системного блока и соблюдайте меры электробезопасности.
• Проверяйте работу видеокарты после подключения, чтобы убедиться в стабильной работе и отсутствии ошибок.
