Как работает блок питания и как он должен функционировать

Блок питания – это не просто коробка с проводами, а сложное устройство, которое преобразует электричество в нужные параметры для правильной работы техники. Многие слышали, что он должен выдавать стабильное напряжение, но на деле всё гораздо интереснее: внутренние схемы, защита от перегрузок, эффективность и особенности эксплуатации – всё это влияет на то, как именно блок питания справляется со своей задачей. Чтобы действительно понять, что внутри и как работает питание, советую в первую очередь посмотреть прикреплённые видео в начале и в конце статьи – там всё разбирается подробно и наглядно, проще будет уловить даже самые тонкие детали.

Принцип преобразования электрической энергии в блоках питания и его значение для стабильности работы устройств

В практическом опыте технического специалиста хорошо видно, что качество преобразования напрямую влияет на стабильность работы устройств. Например, даже незначительные колебания выходного напряжения блоков питания в промышленных приборах могут привести к сбоям и преждевременному износу компонентов. Поэтому понимание принципа преобразования помогает не только в диагностике, но и в выборе оптимального решения для конкретной техники.

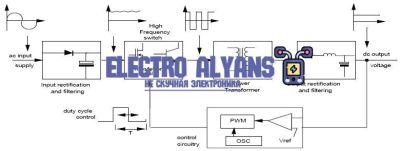

Основные этапы преобразования электрической энергии

Первый этап – это выпрямление переменного напряжения с помощью диодного моста или более сложных схем. Здесь важна точность и качество компонентов, поскольку некачественное выпрямление приводит к пульсациям, которые трудно полностью устранить фильтрами. После выпрямления напряжение становится пульсирующим постоянным, что уже не подходит для большинства электронных устройств.

Далее идет фильтрация, она сглаживает пульсации с помощью конденсаторов, дросселей и других элементов. На практике встречаются блоки питания с разной степенью фильтрации – от базовых для бытового применения до сложных систем в серверных и промышленных комплектах. Хорошо отфильтрованное напряжение значительно уменьшает уровень шума и помех, что напрямую сказывается на стабильности работы и долговечности системы.

Завершающий этап – стабилизация выходного напряжения. Здесь используются линейные или импульсные стабилизаторы. Импульсные блоки питания, благодаря встроенным преобразователям с высокой частотой переключения, обеспечивают более высокую эффективность и меньшие размеры устройства. В реальной практике это важно для мобильной техники и компактных приборов, где критично соотношение веса и мощности.

• Линейные стабилизаторы обладают простотой устройства, но при этом сильнее нагреваются и менее эффективны, что ограничивает их применение.
• Импульсные стабилизаторы наоборот, выполняют преобразование с минимальными потерями, поддерживая стабильное выходное напряжение даже при больших колебаниях входного.

Для примера, если в сети присутствуют колебания входного напряжения в диапазоне от 180 до 250 В, качественный блок питания с импульсной стабилизацией сможет обеспечить стабильное 12 В ±0.1 В на выходе, что критично для точной работы цифровых устройств и предотвращения ошибок в работе микроконтроллеров.

Значение принципа преобразования для надежности и безопасности

Нестабильное напряжение может привести к сбоям, деградации и даже физическому повреждению электронных компонентов. Именно поэтому блоки питания проектируются с учетом не только преобразования, но и защиты от короткого замыкания, перегрузок и перегрева. Хорошо продуманная схема преобразования позволяет избежать резких скачков и пиковых нагрузок.

В профессиональной практике часто используются блоки питания с несколькими уровнями защиты и системами самодиагностики, которые автоматически отключают питание при возникновении критических условий. Это существенно повышает надежность работы всей системы и снижает затраты на техническое обслуживание.

Технические требования к качеству выходного напряжения и тока в современных импульсных блоках питания

Современные импульсные блоки питания (ИБП) должны обеспечивать стабильное и качественное выходное напряжение при различных режимах эксплуатации. Прежде всего, речь идет о минимизации пульсаций и шумов на выходе, что критично для чувствительной электроники и оборудования с высокими требованиями к электропитанию. Качество выходного напряжения напрямую влияет на надежность и долговечность конечного устройства.

В практической работе с ИБП важно учитывать несколько ключевых параметров: уровень пульсаций (ripple voltage), точность установки выходного напряжения, выдерживаемый диапазон нагрузок и способность блока компенсировать скачки входного напряжения. Также немаловажным является требование к ограничению токовых выбросов и поддержание стабильности тока при динамических изменениях нагрузки.

Основные параметры качества выходного напряжения и тока

• Стабильность выходного напряжения. Для большинства импульсных блоков питания допускается изменение выходного напряжения в пределах ±1–3% от номинального значения. Например, при номинале 12 В на выходе напряжение не должно выходить за пределы 11,6–12,4 В. Это позволяет обеспечить нормальную работу чувствительных компонентов, таких как микроконтроллеры и цифровые схемы.
• Уровень пульсаций и шумов. Пульсации на выходе ИБП должны ограничиваться, как правило, 50–100 мВ для блоков на 12 В. Повышенный уровень пульсаций может привести к ошибкам в работе электроники или даже ее повреждению. Сильные шумы обычно фильтруются с помощью LC-фильтров и конденсаторов на выходе.
• Точность и скорость реакции на изменение нагрузки. В динамике, при резких изменениях выходного тока, блок питания обязан стабилизировать напряжение быстро, без значительных просадок. В практическом опыте встречаются ситуации, когда нагрузка меняется с малой до максимальной мощности за доли секунды – качественный ИБП должен выдерживать такие условия без сбоя.
• Ограничение пусковых токов. Внезапное включение нагрузки может вызвать ударные токи, способные повредить блок питания или нагрузку. Современные ИБП оснащены механизмами soft-start, позволяющими избежать таких скачков.

Из моего опыта работы с промышленными ИБП, соблюдение данных технических требований требует грамотного выбора компонентов и тщательной настройки схемотехники. Например, правильно подобранные стабилизаторы и эффективные фильтры значительно повышают качество выходного сигнала. Также важно учитывать температурные и возрастные влияния на параметры блока питания.

При контроле качества часто применяется осциллограф с возможностью измерения пульсаций и динамического отклика блока на нагрузку. Использование лабораторных тестов позволяет выявить несоответствия и своевременно их устранить, что значительно снижает риски отказов в реальных условиях эксплуатации.

Методы защиты и системы управления блоком питания для предотвращения перегрузок и аварийных ситуаций

Блок питания должен обеспечивать стабильную работу устройства, предотвращая риски, связанные с перегрузками и аварийными ситуациями. Для этого применяются комплексные методы защиты и системы управления, которые автоматически реагируют на отклонения от нормальных условий.

Ключевые методы защиты включают в себя мониторинг напряжения, тока и температуры, а также быстрые отключающие механизмы, которые снижают нагрузку или полностью выключают блок питания при возникновении критических ситуаций.

Основные методы защиты и системы управления

• Защита от перегрузки по току (OCP) – ограничивает максимальный ток для предотвращения повреждений компонентов.
• Защита от перенапряжения (OVP) – предотвращает выход напряжения за допустимые пределы, что важно для безопасности подключённых устройств.
• Защита от пониженного напряжения (UVP) – предотвращает работу блока питания при слишком низком напряжении, избегая нестабильности системы.
• Защита от короткого замыкания (SCP) – мгновенно отключает питание, чтобы предотвратить перегрев и повреждение деталей.
• Термическая защита (OTP) – контролирует температуру и отключает блок питания при перегреве.
• Системы управления – используются микроконтроллеры и специализированные чипы для анализа параметров и гибкой настройки защитных функций.

Наличие комплексных защитных систем и интеллектуального управления повышает надёжность и долговечность блока питания, минимизирует риск аварий и снижает стоимость обслуживания оборудования.
