Что находится внутри медных трубок кулера и радиатора охлаждения процессора

В конструкциях, отвечающих за отвод тепла от центрального процессора, часто встречаются медные трубки, которые играют ключевую роль в эффективном переносе тепла. Внутри таких элементов находится особая рабочая жидкость, способная быстро испаряться и конденсироваться, что обеспечивает стабильный температурный режим даже при высокой нагрузке на чип. Понимание устройства этих трубок и содержимого внутри них помогает лучше разобраться, как именно достигается оптимальное охлаждение. Для полного и наглядного представления темы советую в начале и в конце статьи посмотреть прикрепленные видео – там процесс раскрыт гораздо детальнее и понятнее.

Что находится в медных трубках кулера и радиатора охлаждения процессора

Медные трубки в системах охлаждения процессоров служат ключевым элементом для эффективного отвода тепла от горячего кристалла процессора к радиатору. Внутри этих трубок обычно находится специальная жидкость, обеспечивающая быструю передачу тепловой энергии, что позволяет сохранять стабильную работу процессора даже при высоких нагрузках.

Часто встречаемое заблуждение – что трубки заполнены просто водой или воздухом. На деле в них используется теплоноситель, представляющий собой жидкость с особыми физическими характеристиками. Благодаря такой конструкции достигается оптимальное сочетание теплопроводности и быстрого теплового обмена.

Состав и роль жидкости в медных трубках кулера

Внутри медных трубок кулера чаще всего располагается теплоноситель на основе дистиллированной воды с добавлением антикоррозийных и антимикробных присадок. Для повышения эффективности применяются жидкости с пониженной температурой замерзания и высоким коэффициентом теплоемкости. Эти свойства обеспечивают непрерывный отвод тепла от горячих компонентов.

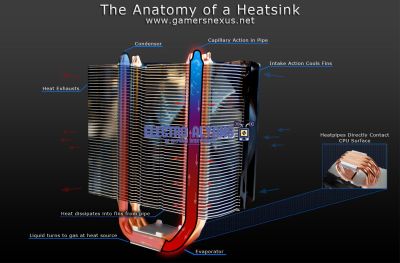

В некоторых высокопроизводительных кулерах используется технология тепловых трубок (heat pipes). В таких системах внутри трубок находится специальное рабочее тело – часто дистиллированная вода в малом количестве. При нагревании вода испаряется в горячей зоне трубки (вблизи процессора), затем пар перемещается в холодную область – радиатор, где конденсируется, отдавая тепло. Конденсат возвращается к нагревательной зоне по капиллярной структуре внутренней поверхности трубки.

• Рабочее тело – жидкость с высокой теплопроводностью и хорошей испаряемостью (как правило, дистиллированная вода).
• Вакуум
• Внутренняя капиллярная структура, которая обеспечивает возвращение конденсата к источнику тепла.

Такой принцип позволяет теплоносителю эффективно переносить тепловую энергию без дополнительного насоса – процесс происходит за счёт естественной конвекции фаз жидкость-пар. Это ключевой момент, когда речь идет о высокой производительности современных кулеров.

Наполнение трубок радиатора охлаждения процессора

В традиционных радиаторах, используемых вместе с кулерами, медные трубки также наполнены тем же теплоносителем. Радиатор представляет собой множество алюминиевых или медных ребер, которые увеличивают площадь теплоотвода. Теплоноситель через трубки распределяется по всей площади радиатора, обеспечивая равномерное охлаждение.

Для примера, в радиаторах с тепловыми трубками внутреннее давление теплоносителя составляет порядка нескольких десятков килопаскалей. Важной особенностью является герметичность системы, так как даже небольшая утечка приведёт к потере эффективности охлаждения и возможному перегреву процессора.

Важный фактор: материал трубок – медь – обладает высокой теплопроводностью (порядка 400 Вт/(м·К)), что значительно повышает общую эффективность системы охлаждения. Сочетание меди и теплоносителя с фазовым переходом гарантирует быстрый и равномерный отвод тепла, снижая температурные пики и продлевая срок службы процессора.

Физико-химические свойства теплоносителя внутри медных трубок процессорного кулера

Как правило, теплоноситель представляет собой смесь дистиллированной воды и антикоррозионных добавок, а иногда и небольшое количество веществ с высокой теплопроводностью. Такая комбинация обеспечивает высокую теплоемкость и хорошую текучесть жидкости при работе в пределах температур от примерно 30°C до 120°C. Благодаря этому теплоноситель внутри медных трубок процессорного кулера быстро захватывает тепло, эффективно переносит его и равномерно распределяет по радиатору.

Основные физико-химические характеристики теплоносителя

• Теплоемкость: Высокая удельная теплоемкость теплоносителя позволяет аккумулировать значительное количество тепла, что важно для быстрого отведения энергии от горячих участков процессора. Например, вода имеет теплоемкость около 4,18 Дж/(г·°C), что значительно выше большинства других жидкостей.
• Теплопроводность: Характеристика, которая влияет на скорость передачи тепла внутри самой жидкости. Медные трубки обладают высокой теплопроводностью (~400 Вт/(м·К)), но без эффективного теплоносителя эта способность значительно снижается.
• Вязкость: Низкая вязкость теплоносителя обеспечивает легкое и быстрое циркулирование жидкости внутри трубок, что критично для поддержания стабильного теплообмена. Слишком высокая вязкость приведет к повышенному гидравлическому сопротивлению и уменьшению скорости потока.
• Коррозионная устойчивость: Металлические поверхности трубок особенно чувствительны к агрессивным химическим средам. Поэтому в состав теплоносителя вводят ингибиторы коррозии, которые защищают медь и другие элементы от разрушения и продлевают срок службы кулера.
• Температурный диапазон эксплуатации: Теплоноситель должен сохранять свои свойства без разрушения и испарения в диапазоне рабочих температур, характерных для процессорных кулеров. Обычно это от нескольких десятков градусов до максимума порядка 100–120°C.

На практике широко используются жидкости с добавками, предотвращающими образование отложений и грибка, что важно для поддержания чистоты трубок и предотвращения блокировок. Иногда в теплоноситель добавляют вещества, снижающие поверхностное натяжение, что улучшает смачиваемость и ускоряет теплообмен на границе жидкость-металл.

Опыт эксплуатации показывает, что при использовании обычной дистиллированной воды без добавок внутри медных трубок процессорных кулеров со временем может начать развиваться коррозия, а также образовываться осадки, снижающие эффективность отвода тепла. Именно поэтому качество и состав теплоносителя является не маловажным фактором при проектировании и обслуживании систем охлаждения.

Конструкция и материал медных трубок в холодильных системах процессорного охлаждения

Медные трубки в системах охлаждения процессоров играют ключевую роль в эффективном отводе тепла от горячих элементов к радиатору. На практике они представляют собой тонкостенные каналы, по которым циркулирует теплоноситель или происходит теплопередача от испарительной поверхности к охлаждающим ребрам.

Качество материала и правильная конструкция трубок напрямую влияют на производительность кулера. Медные трубки чаще всего используются из-за высокой теплопроводности меди, которая составляет порядка 400 Вт/(м·К). Это значительно выше, чем у алюминия, что позволяет обеспечить быстрый перенос тепла с процессора.

Материал медных трубок: особенности и преимущества

Медь для трубок выбирается не случайно. Она обладает высокой пластичностью, что облегчает формирование сложных изгибов, необходимых для точно подогнанной конструкции кулера. Кроме того, медь практически не окисляется при нормальных условиях эксплуатации, что гарантирует долговечность системы охлаждения.

• Теплопроводность – медные трубки обеспечивают минимальное сопротивление тепловому потоку.
• Коррозионная стойкость – при использовании качественной меди и защитного покрытия трубки служат многолетними.
• Механическая прочность – трубы выдерживают давление и температурные перепады без деформаций.

Конструкция медных трубок: форма, размер и внутренняя структура

По форме медные трубки распределяются на круглые и плоские сечения. Круглые трубки наиболее распространены благодаря простоте производства и оптимальному соотношению площади поверхности к объёму. Например, диаметр таких трубок в процессорных кулерах варьируется в пределах 6–8 мм, что обеспечивает достаточную пропускную способность и не создает избыточного веса.

Инженеры в конструкции кулеров часто применяют трубки с микроканалами или ребрами по внутренней поверхности, увеличивая площадь соприкосновения теплоносителя с металлом. Это решение улучшает теплообмен и повышает КПД всей системы.

Работа медных трубок в системе охлаждения процессора

В случае кулеров с тепловыми трубками внутри медных трубок находится капиллярный материал и небольшое количество теплоносителя – это может быть дистиллированная вода или специальные жидкости, обладающие низкой температурой кипения. Тепло, поступающее с процессора, испаряет теплоноситель внутри трубки, пар перемещается по трубке к более холодной зоне радиатора, где конденсируется и возвращается обратно по капиллярной структуре к источнику тепла.

Такой принцип фазового перехода позволяет крайне эффективно перераспределять энергию. В радиаторных трубках же чаще всего отсутствует теплоноситель – они просто служат проводниками тепла от тепловых трубок к охлаждающей поверхности благодаря высокому качеству материала и непосредственному контакту с ребрами алюминиевого радиатора.

Роль газов и жидкостей в теплопередаче медных трубок радиатора процессора

Жидкости, чаще всего специальные теплоносители, обладают высокой теплопроводностью и способностью быстро испаряться и конденсироваться. Этот процесс помогает эффективно переносить тепло внутри трубок, повышая общую эффективность охлаждения. Испарение жидкости в одной части трубки и её конденсация в другой создают непрерывный цикл, позволяющий быстро отводить тепло.

Основные функции газов и жидкостей в медных трубках:

• Теплопередача: жидкость поглощает тепло от процессора, преобразуя его в теплоноситель;
• Циркуляция тепла: за счёт фазового перехода (испарение и конденсация) тепло эффективно перемещается по трубкам;
• Поддержание оптимальной температуры: предотвращают перегрев процессора, обеспечивая стабильность работы;
• Улучшение теплообмена: медные трубки в сочетании с теплоносителем создают мощную систему для удаления тепла.

Таким образом, сочетание свойств жидкостей и газов внутри медных трубок радиатора обеспечивает надежный и быстрый перенос тепла. Это критически важно для поддержания оптимальной температуры процессора и продления срока его службы.
