Трёхмерное сканирование в ремонте техники: когда оно оправдано

Мастерские, которые ремонтируют бытовую и промышленную технику, всё чаще сталкиваются с одной и той же проблемой: механика цела, электроника рабочая, а корпусная деталь треснула, и запчасти на неё не выпускают уже лет десять. Раньше в таких случаях клиенту говорили «ремонт невозможен». Сейчас деталь снимают трёхмерным сканером, восстанавливают геометрию в редакторе и изготавливают заново. Разберём, как это работает и где границы метода.

Что делает сканер и чем он отличается от линейки

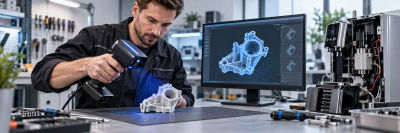

Сканер снимает форму предмета целиком — тысячи точек за секунду — и собирает из них цифровую модель. Штангенциркулем можно измерить втулку или пластину, но не корпус фена со скруглениями, не крыльчатку вентилятора, не решётку с переменным шагом рёбер. Именно на таких деталях ручные измерения превращаются в многодневную работу с непредсказуемым результатом.

Второе отличие — контроль. Скан можно наложить на исходный чертёж и увидеть, где деталь ушла от номинала: где повело от нагрева, где износ, где след от неудачной прошлой склейки. Для сервисного инженера это способ понять причину поломки, а не просто заменить кусок пластика.

Реальные задачи в сервисе

Первая и самая частая — восстановление снятых с производства деталей. Кронштейн двигателя стиральной машины, панель управления с посадочными местами под кнопки, редукторный узел кухонного комбайна. Скан даёт основу, инженер убирает трещины и износ, деталь печатают или фрезеруют.

Вторая задача — адаптация. Когда исходный узел заменяют аналогом, посадочные места редко совпадают. Отсканировав и старый узел, и новый, легко спроектировать переходник, который сядет без доработки напильником.

Третья — входной контроль комплектующих. Партия корпусов от нового поставщика может отличаться на доли миллиметра, и это выясняется уже на сборке. Сканирование выборки из партии закрывает вопрос до того, как линия встанет. Подобрать оборудование под такие задачи можно у профильных поставщиков вроде 3DDevice, где сканеры идут вместе с программным обеспечением и обучением, а не как отдельная коробка.

На что смотреть при выборе

Первое — размер объекта. Сканеры для мелких деталей и для крупных корпусов устроены по-разному, универсального решения нет. Если основной поток — детали размером с ладонь, аппарат для сканирования автомобилей будет и дороже, и хуже на ваших задачах.

Второе — материал и поверхность. Блестящий хром, прозрачный пластик и чёрная глянцевая поверхность отражают свет так, что часть систем на них просто не работает или требует матирующего спрея. Об этом стоит спросить прямо, назвав свои типичные детали.

Третье — программная часть. Сырое облако точек само по себе бесполезно: нужен инструмент, который превратит его в замкнутую модель, пригодную для печати или обработки. Половина стоимости решения лежит именно здесь, и экономия на софте обычно означает, что обработкой сканов вы будете заниматься вручную месяцами.

Когда трёхмерное сканирование НЕ нужно

Не нужно, если деталь простая и её можно обмерить за десять минут: вал, шайба, прямоугольная крышка, планка с двумя отверстиями. Здесь сканирование добавляет шаг обработки и погрешность там, где достаточно двух измерений.

Не нужно, если деталь есть в свободной продаже. Восстановление имеет смысл только для того, что снято с производства или изготовлено под конкретный заказ. Копировать серийный подшипник или стандартный разъём — потеря времени и заведомо худший результат.

Не нужно, если у детали утрачена ключевая часть. Сканер снимает то, что есть, а не то, что было: по половине сломанного зубчатого венца восстановить профиль зуба не получится без исходных данных о передаче. В таких случаях работают от чертежа или от парной детали.

И последнее: если такие задачи возникают пару раз в год, покупка оборудования не окупится никогда. Услугу разового сканирования оказывают инженерные бюро, и это правильный путь до того момента, пока поток не станет постоянным.
